So finden Sie das passende Kabeltrommelregal

Ein Kabeltrommelregal gehört zu den Schwerlastregalen und ist dafür konzipiert, das Gewicht und die spezielle Form von Kabeltrommeln optimal zu lagern und die Trommeln leicht zugänglich zu machen. Im Regal werden die Kabeltrommeln dazu auf mehreren Etagen übereinander auf einer Drehvorrichtung gelagert, sodass die gewünschte Kabellänge direkt aus dem Regal abgespult werden kann. Ein zeitaufwendiges Auslagern der kompletten Trommel ist damit nicht nötig.

Ein Kabeltrommelregal von META aus unserem Sortiment nutzt auf diese Weise nicht nur den vertikalen Lagerplatz optimal aus: Die sachgemäße und platzsparende Lagerung von bis zu 1000 kg schweren Kabeltrommeln pro Regalfach verlängert auch die Lebensdauer der Kabel.

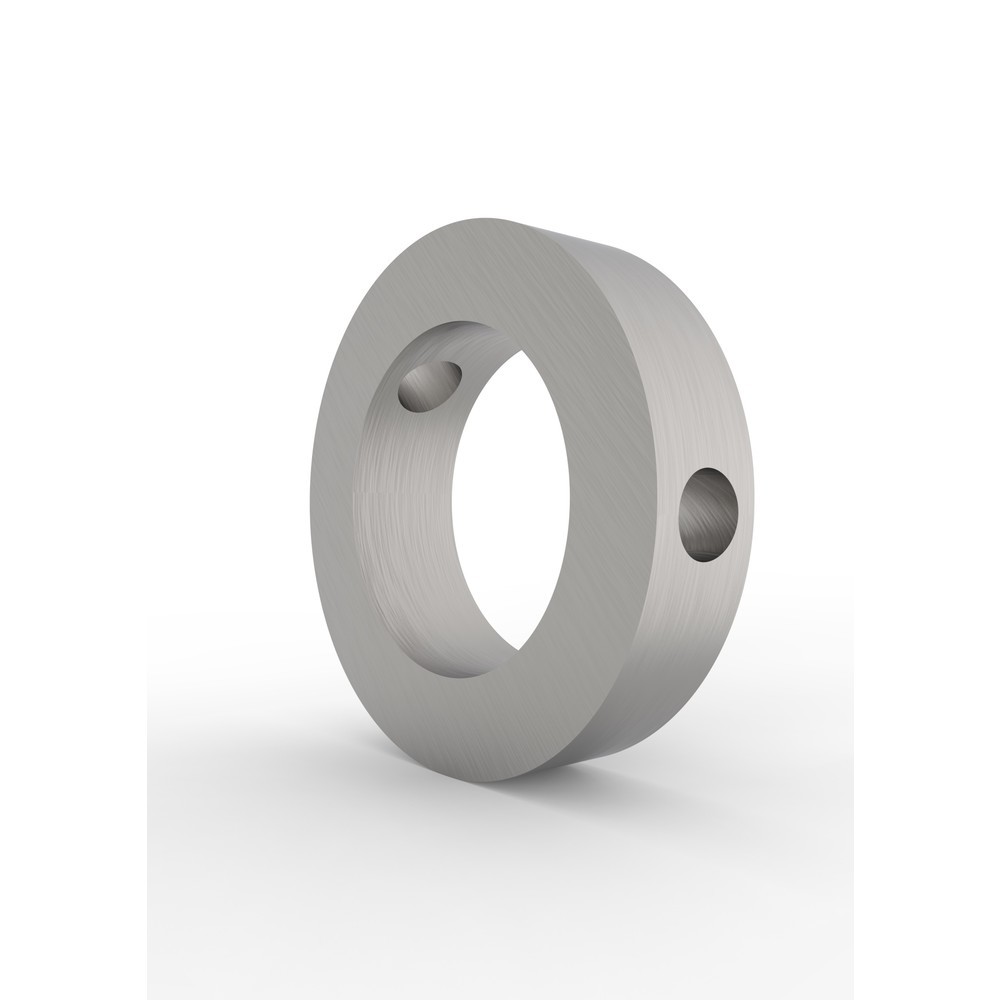

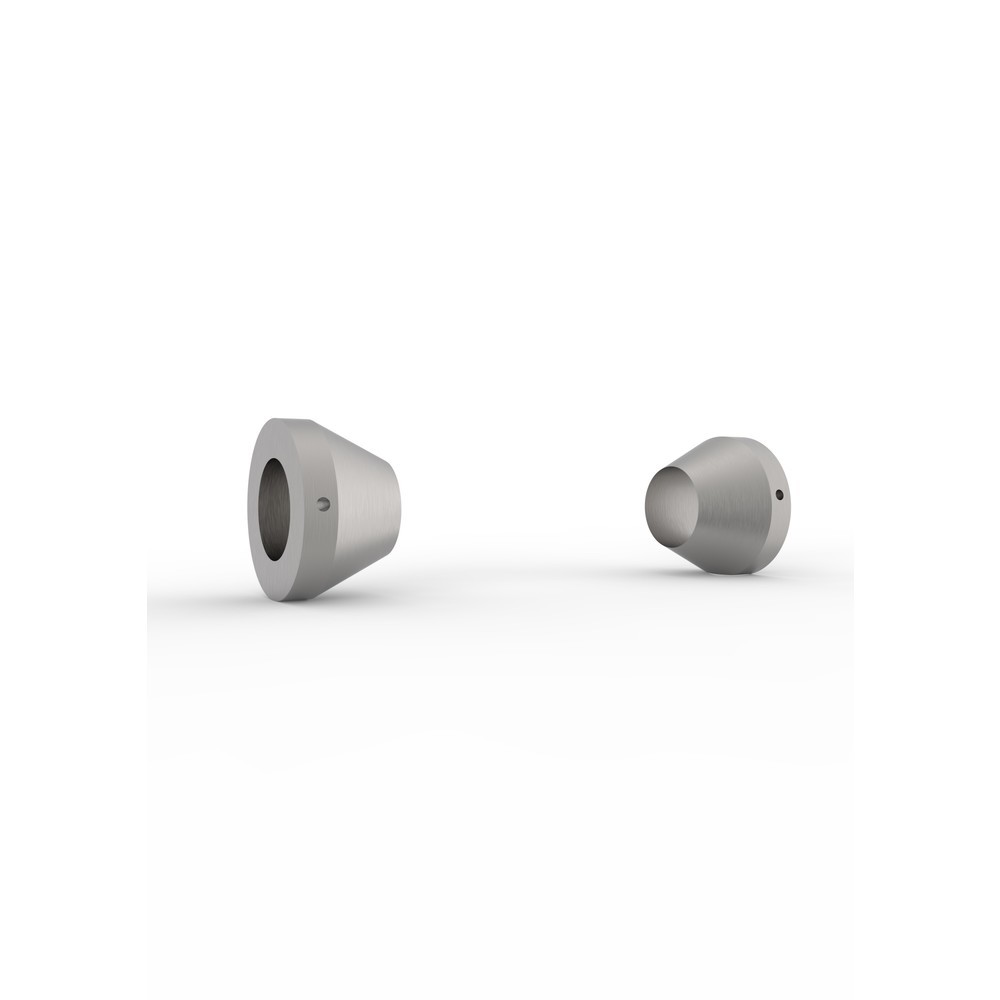

Jedes Kabeltrommelregal, das Sie bei Jungheinrich PROFISHOP kaufen, kann individuell auf die Menge Ihrer Kabeltrommeln und Ihren Platzbedarf abstimmt werden. Zusätzlich finden Sie im Shop passende Kabeltrommelachsen und Zentrierstücke, die Sie passend zu Ihren Kabeltrommeln wählen.

1. Kabeltrommelregal in Block- oder Schrägbodenausführung

Ein Kabeltrommelregal kaufen Sie bei uns entweder als Blockregal oder in der Ausführung als Schrägbodenregal. Welche Variante die für Sie passende ist, hängt von Ihren Platzverhältnissen vor Ort sowie vom Gewicht der zu lagernden Kabeltrommeln ab:

Ausführung Block Schrägboden
META MULTIPAL Kabeltrommelregal Typ 1, Grundfeld META MULTIPAL Kabeltrommelregal Typ 3, Grundfeld
Eigenschaften
  • Trommeln werden direkt übereinander im Regalblock angeordnet
  • oberhalb der Kabeltrommelebenen können Paletten mit Euromaß gelagert werden
  • hohe Fach- und Feldlast möglich
  • bis zu 4 Regalebenen
  • Trommeln werden versetzt übereinander angeordnet
  • platzsparender als ein Blockregal
  • niedrigere Fach- und Feldlasten als bei der Blockanordnung
  • bis zu 4 Regalebenen
Eignung
  • für Kabeltrommeln bis 1000 kg
  • für Kabeltrommeln bis 750 kg
  • für Lager mit kleiner Lagerfläche

2. Kabeltrommelregal nach Feldtyp auswählen

Jedes Kabeltrommelregal aus unserem Onlineshop ist modular: Sie ergänzen ein Grundfeld je nach Bedarf um ein Anbaufeld mit den passenden Abmessungen. Auf diese Weise erweitern Sie den Lagerplatz für Kabeltrommeln vieler Größen:

Feldtyp Eigenschaften

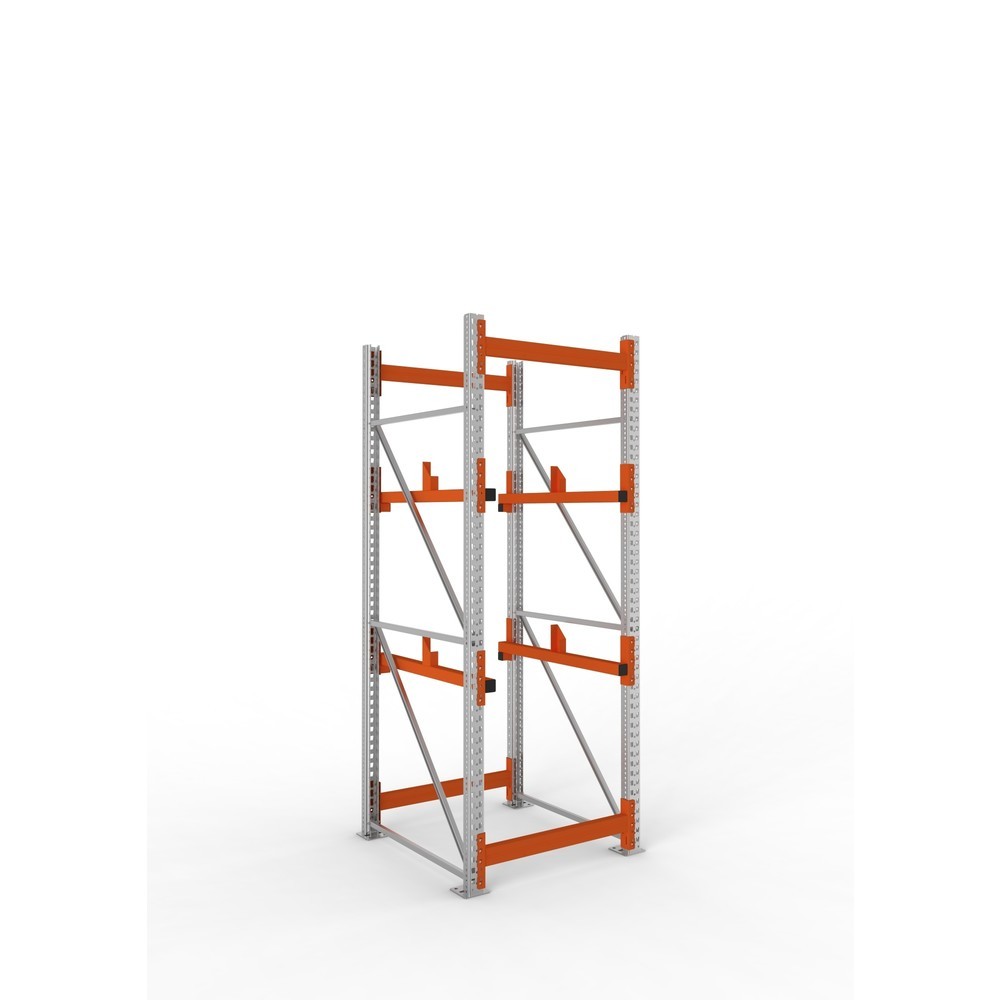

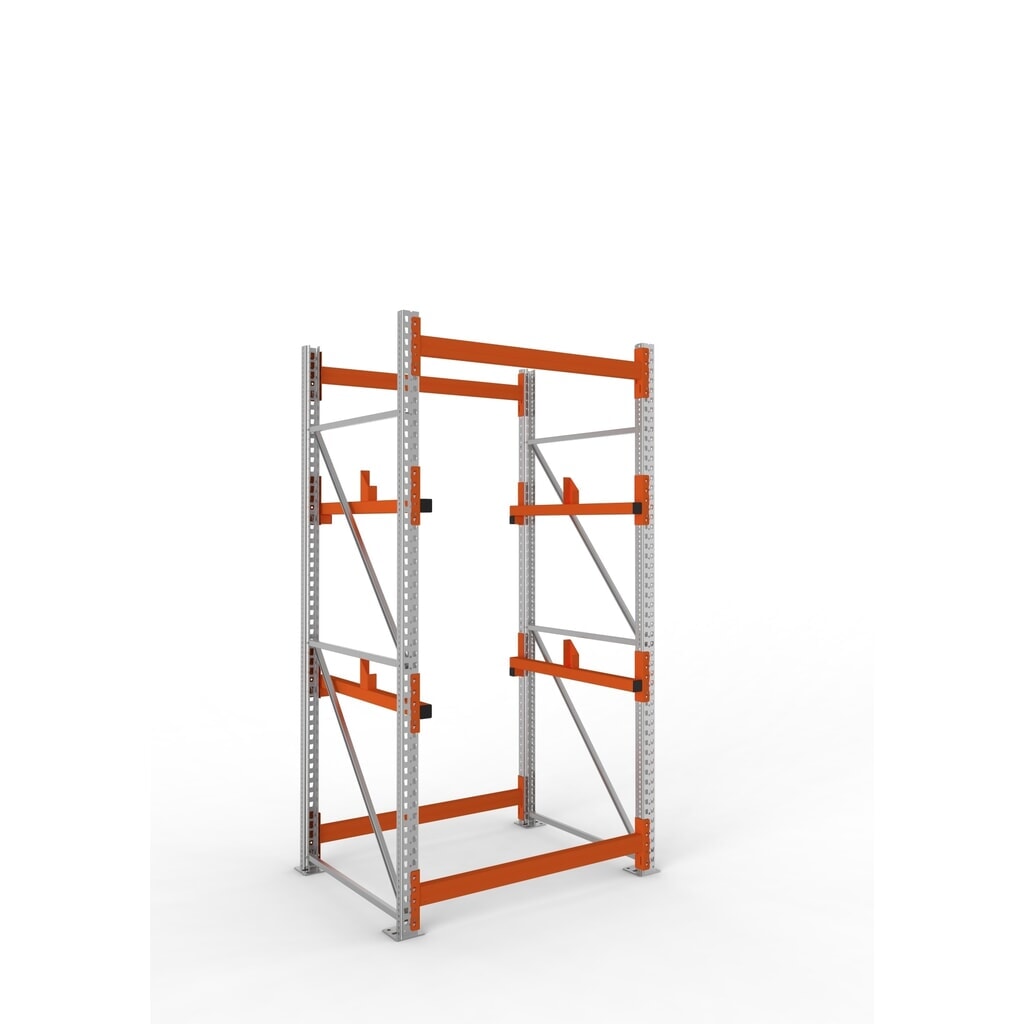

Grundfeld META MULTIPAL Kabeltrommelregal Typ 1, Grundfeld
  • als alleinstehendes Regal einsetzbar
  • je nach Typ in Block- oder Schrägbodenausführung erhältlich
  • in verschiedenen Abmessungen und Fach- und Feldlasten erhältlich

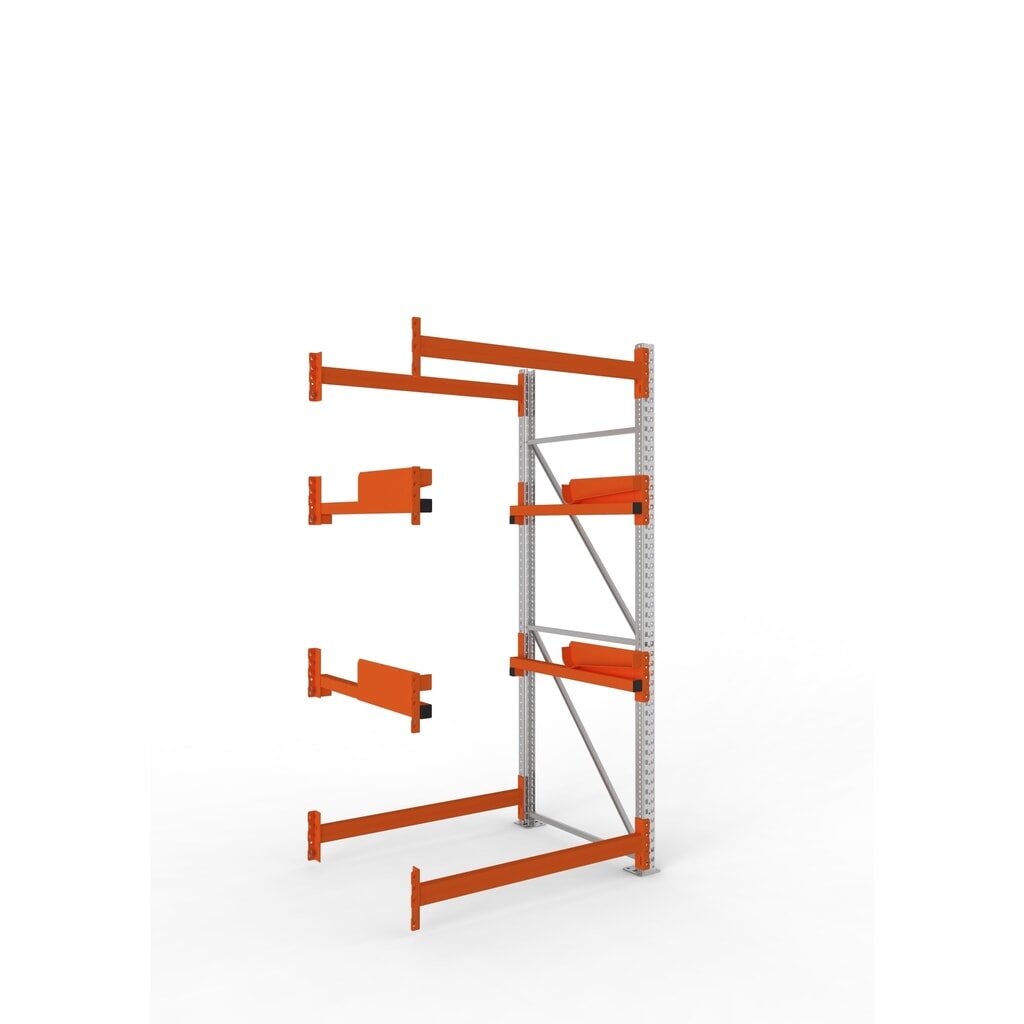

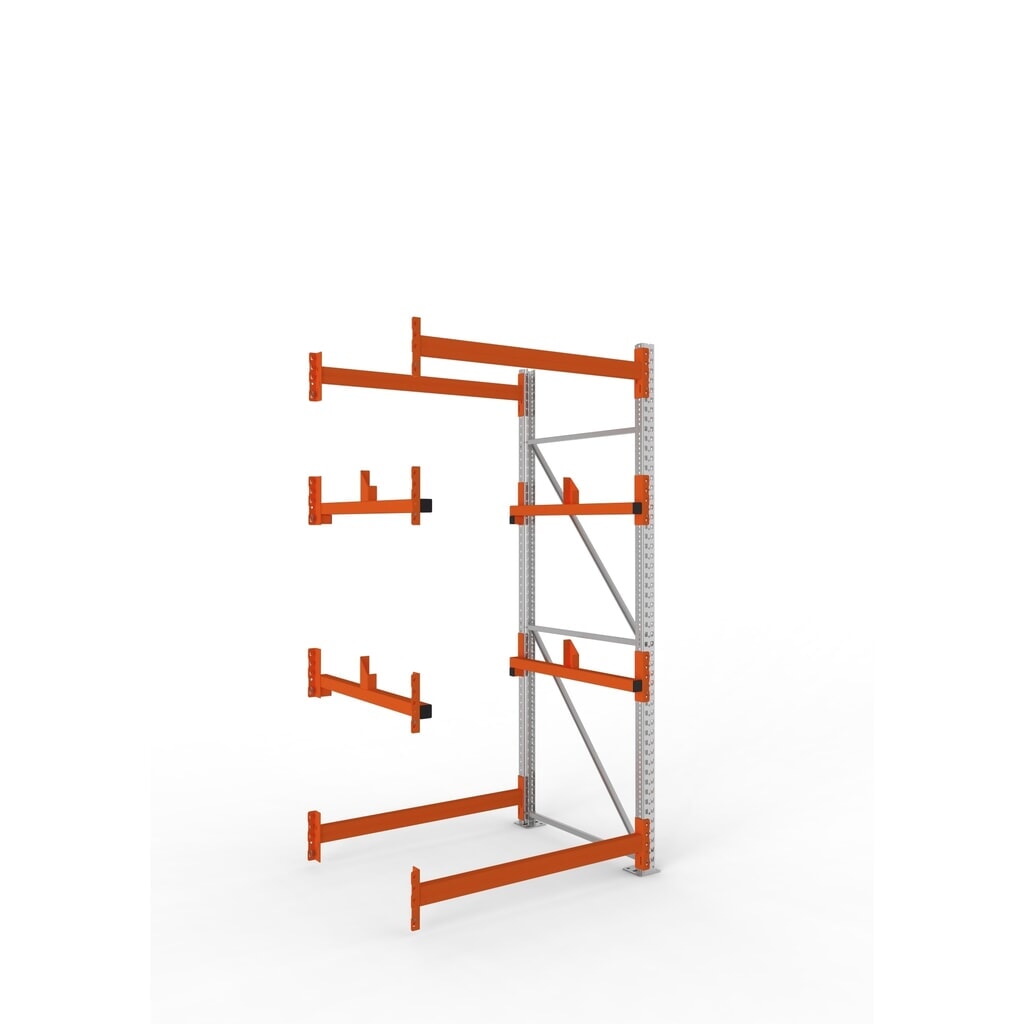

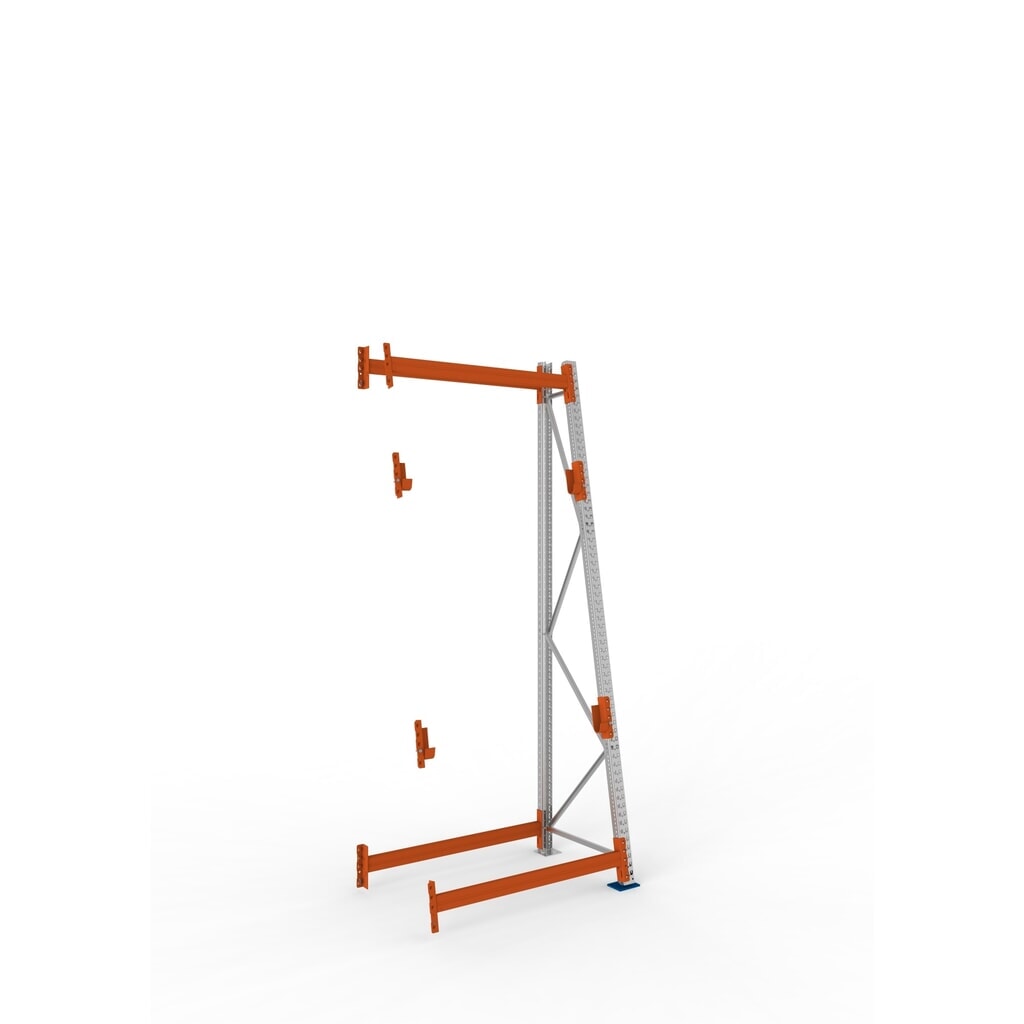

Anbaufeld META MULTIPAL Kabeltrommelregal Typ 1, Anbaufeld
  • zur Montage an ein bereits vorhandenes, passendes Grundfeld
  • NICHT als eigenständiges Regal aufstellbar
  • in Block- oder Schrägbodenausführung erhältlich
  • in verschiedenen Abmessungen und Fach- und Feldlasten erhältlich

3. Feld- und Fachlast bestimmen

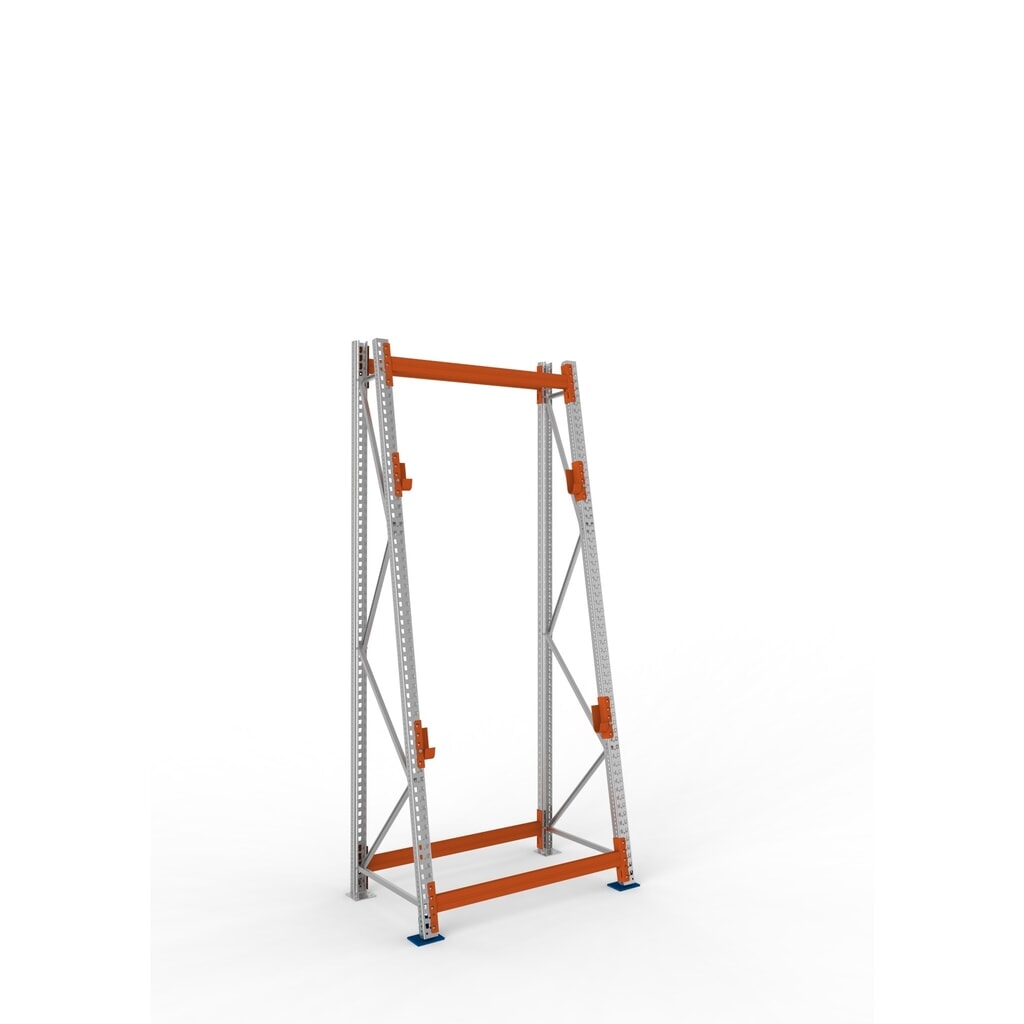

META MULTIPAL Kabeltrommelregal Typ 3, Grundfeld

Die Kabeltrommelregale aus unserem Sortiment sind mit verschiedenen Fach- und Feldlasten erhältlich. Beide Werte sind bei der Belastung des Kabeltrommelregals unbedingt zu berücksichtigen und dürfen niemals überschritten werden:

  • Fachlast: Der Wert gibt die zulässige Maximallast pro Einhängeboden an und geht immer von einer gleichmäßigen Belastung der gesamten Ebene aus.
  • Feldlast: Dieser Wert gibt das Maximalgewicht aller Fachebenen des Kabeltrommelregals an, also die Summe aller Fachlasten. Diese darf die zulässige Feldlast niemals überschreiten, auch wenn die ausgewiesenen Fachlasten jeweils höher ausfallen dürfen.

Bei Kabeltrommelregalen, die aus einem Grund- und einem oder mehreren Anbaufeldern zusammengestellt sind, gilt der Wert jeweils pro Regalfeld. Wir führen Modelle mit einer Fachlast von 750 kg bis 1000 kg und einer Feldlast von 1500 kg bis 5500 kg.



Unabhängig davon, mit welchem Gewicht Sie Ihr Kabeltrommelregal belasten, muss dieses (inkl. Anbaufelder) mit Dübeln im Boden verankert werden, um es gegen ein Umkippen zu sichern. Zudem muss das Regal lotrecht auf dem Boden stehen. Unebenheiten des Untergrunds sollten vor der Verankerung gegebenenfalls ausgeglichen werden.

4. Abmessungen des Kabeltrommelregals

Jedes Kabeltrommelregal ist mit verschiedenen Nennbreiten, -tiefen und -höhen erhältlich. Je höher das Regal ist, desto mehr Ebenen zur Einlagerung von Kabeltrommeln sind auch möglich, sodass Sie bis zu vier Kabeltrommeln übereinander lagern. Generell ist ein Kabeltrommelregal in Schrägbodenausführung jedoch weniger tief als ein Modell in Blockausführung und so auch für engere Räume geeignet.

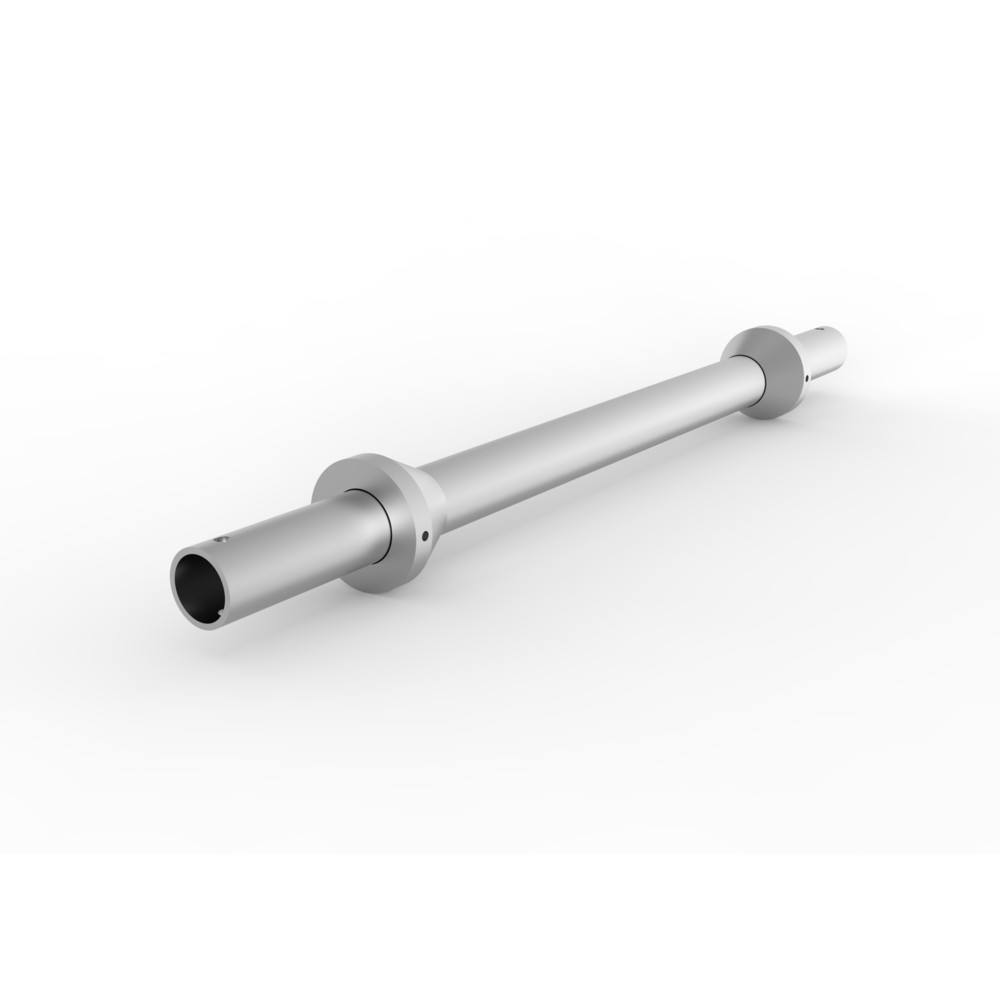

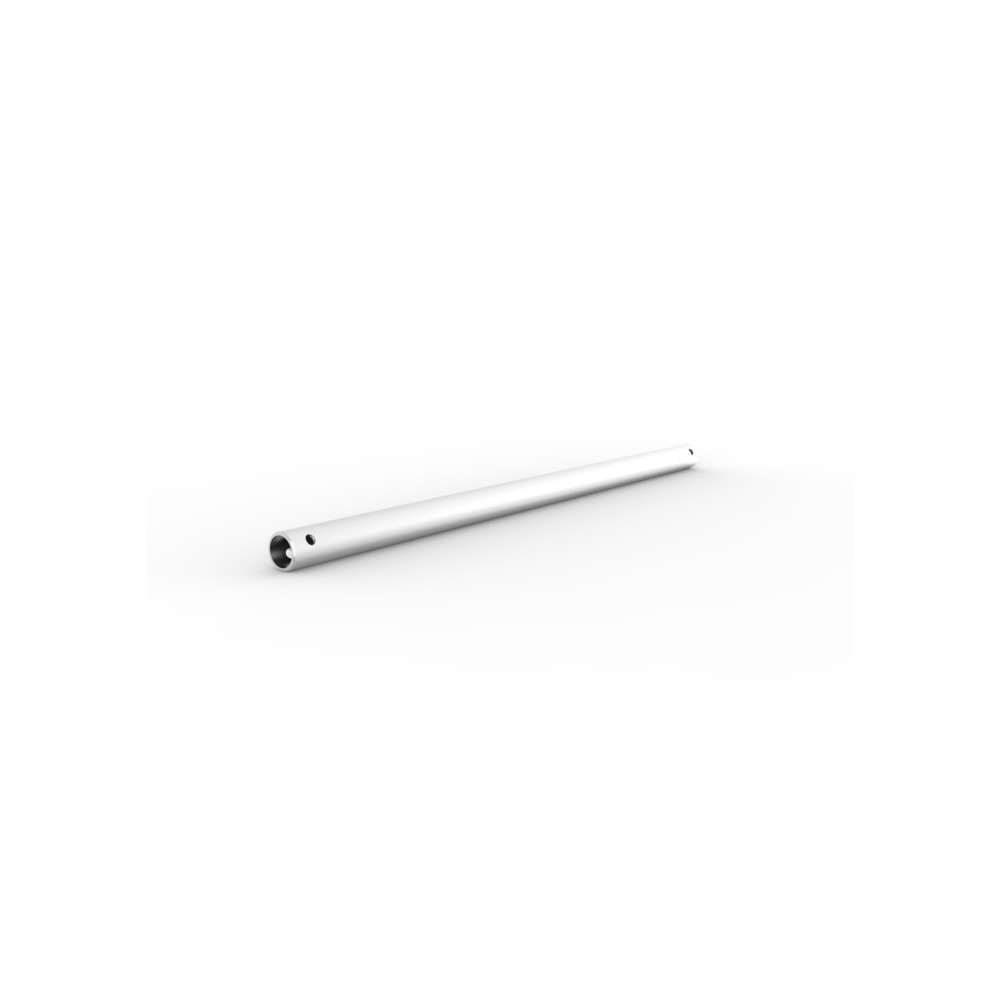

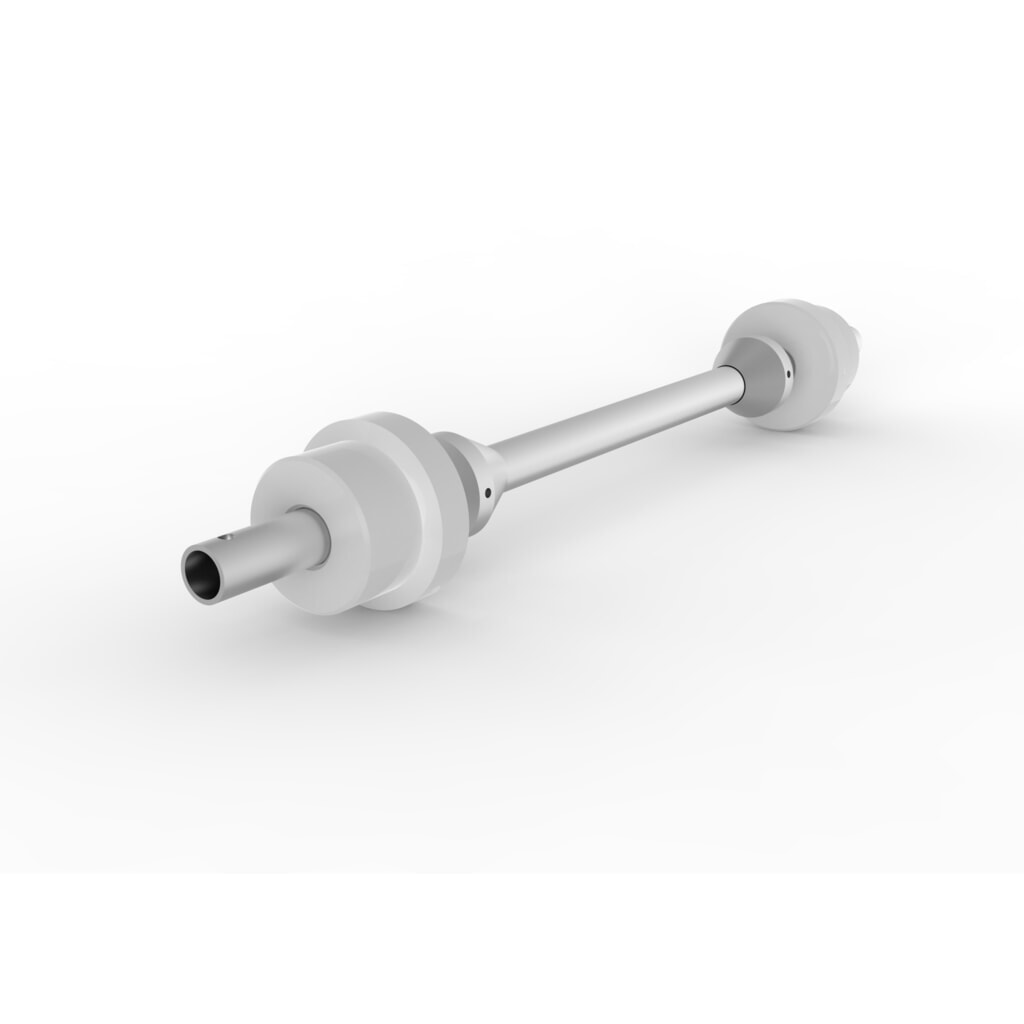

Die Nennbreite wählen Sie gemäß der Achsbreite der Kabeltrommeln aus. Diese bestimmt auch den Achsdurchmesser der Drehaufnahme. Beachten Sie, dass die Kabeltrommelachsen nicht im Lieferumfang des Regals enthalten sind. Wir führen sie im Zubehör, dass Sie passend zu Ihrem Kabeltrommelregal kaufen.
