Lesezeit: 5 Minuten

Schwerlastregale können Fachlasten bis zu 4.000 kg sicher lagern und zählen deshalb auch zu den prüfpflichtigen Regalen. Ein Schwerlastregal sollten Sie immer fachgerecht, standsicher und stabil montieren, um die größtmögliche Sicherheit zu gewährleisten. Das betrifft vor allem Umgebungen, in denen Flurförderfahrzeuge oder Personen in den Regalgängen unterwegs sind. Beim Aufbau des Schwerlastregals müssen Sie unterschiedliche Dinge beachten – welche das sind, erfahren Sie in diesem Ratgeber.

Tipps, um ein Schwerlastregal sicher aufzubauen

Schwerlastregale stellen aufgrund ihres Gewichts ein erhebliches Risiko für die Sicherheit im Lager dar, wenn sie nicht fachgerecht aufgebaut werden. Je nach Regaltyp gehen Sie bei der Montage unterschiedlich vor – beachten Sie dazu immer die Aufbauanleitung des Herstellers sowie die Palettenregal-Vorschriften der DGUV. Im Folgenden haben wir grundlegende Tipps zusammengestellt, die für den sicheren Aufbau eines Schwerlastregals wichtig sind.

  1. Geschultes Personal hinzuziehen

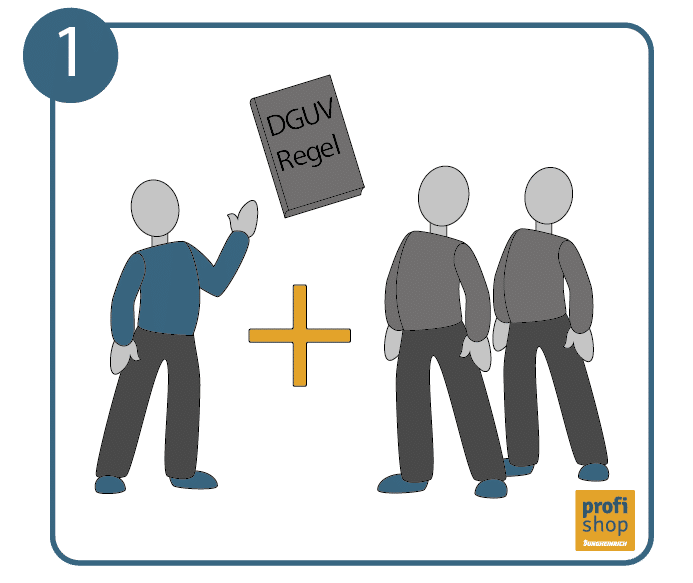

    Schwerlastregale sollten nur von geschulten Personen aufgebaut werdenAus Sicherheitsgründen müssen Sie ein Schwerlastregal mit mindestens einer weiteren Person zusammen montieren. Je nach Größe des Regals und des Gewichts der Bauteile sind mehrere Hilfspersonen nötig. Alle Beteiligten müssen hinsichtlich der einzuhaltenden Sicherheitsvorschriften gemäß DGUV-Regel 108-007 für den Bau und Betrieb von Schwerlastregalen geschult sein.

  2. Boden prüfen und vorbereiten

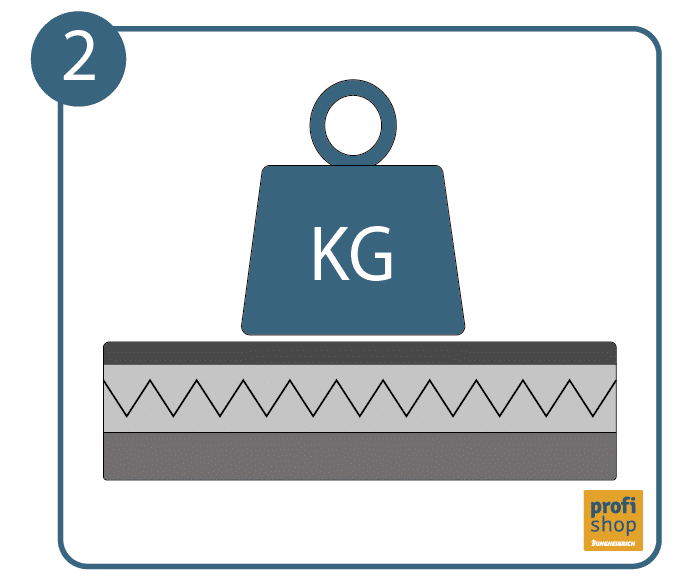

    Vor dem Aufbauen eines Schwerlastregals sollte der Boden überprüft werdenVoraussetzung für einen soliden Stand unter Volllast ist ein ebener und fester Untergrund. Der Boden muss für das geplante Lastgewicht geeignet und entsprechend widerständig sein. Prüfen Sie vor dem Aufbau des Schwerlastregals den Untergrund auf Schäden, Gefälle oder Unebenheiten. Gleichen Sie diese ggf. mit Bodenplatten oder Belägen aus.

  3. Hilfsmittel und Werkzeuge bereitlegen

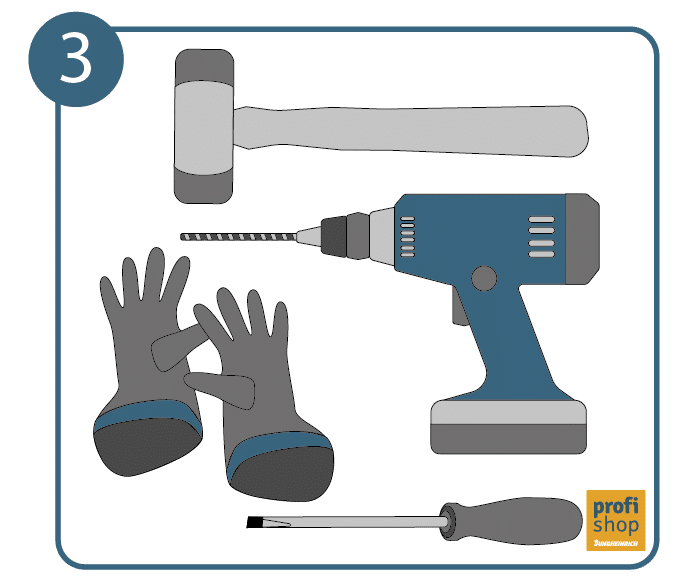

    Werkzeug für den Aufbau von SchwerlastregalenJe nach Montagesystem sind verschiedene Werkzeuge und Hilfsmittel nötig. Legen Sie alles Werkzeug vor Montagebeginn bereit – Hinweise dazu finden sich in der jeweiligen Aufbauanleitung. Halten Sie zudem optional benötigte Werkzeuge bereit, z. B.
    Schutzhandschuhe für den Schutz der Hände vor scharfen Metallkanten
    • Holz- oder Gummihammer für das Zusammenfügen von Steckverbindungen
    Schraubendreher und Schraubenschlüssel in den benötigten Größen
    • Spanngurte oder Schraubzwingen zur vorübergehenden Fixierung der Regale
    • Bohrschrauber zur Wandfixierung des Schwerlastregals
    Anti-Rutschmatten  für sicheren Stand beim Aufbau

  4. Montageanleitung für Schraub- bzw. Steckverbindungen befolgen​

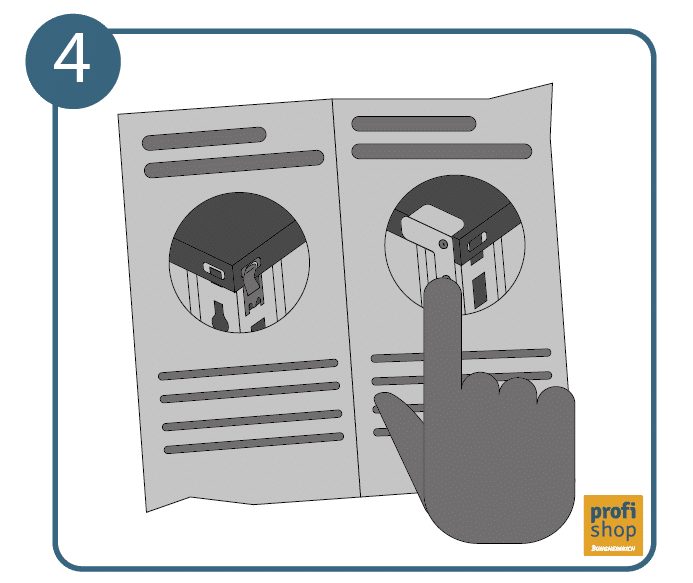

    Die Montageanleitung für den Aufbau von Schhwerlastregalen beachtenDie Aufbauanleitung gibt vor, in welcher Reihenfolge alle Bauteile zusammenzufügen sind, damit sie fest ineinander einrasten:
    Schwerlastregale als Steckregale werden nur zusammengesteckt – häufig z. B. bei Fachbodenregalen. Optional können sie mit Schraubverbindungen gesichert werden.
    Schwerlastregale mit Schraubsystem werden mit Schraubverbindungen montiert – etwa Weitspannregale oder Kragarmregale.
     Verbauen Sie alle Zubehörteile – auch Unterlegscheiben und Traglast-Markierungen. Verwenden Sie nur die Zubehörteile, die in der Montageanleitung aufgeführt und für das Schwerlastregal geeignet sind, um alle Sicherheitsvorgaben zu erfüllen.

  5. Schwerlastregale vor Umkippen sichern

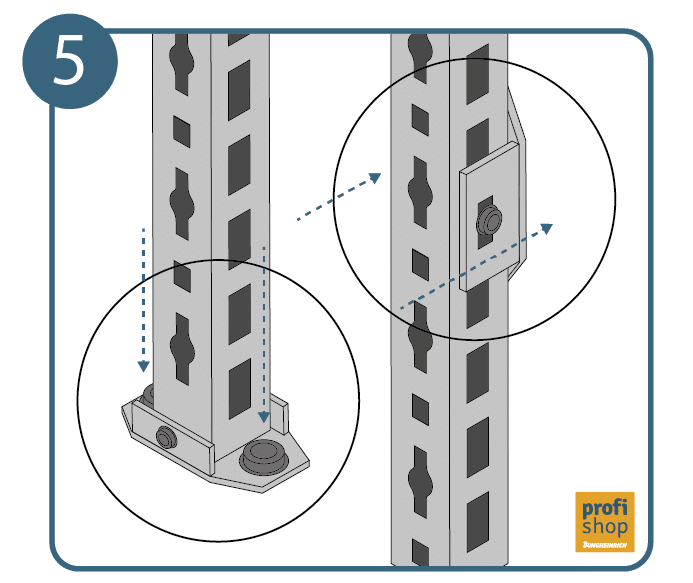

    Schwerlastregale sollten vor dem Umkippen gesichert werdenLaut DGUV-Regel 108-007 ist es zwingend vorgeschrieben, Schwerlastregale an der Wand oder im Boden zu befestigen, wenn …
    die Regalmaße ein Höhen-Tiefen-Verhältnis von ≥ 5:1 erreichen, ausschlaggebend ist die oberste Lagerebene
    Regale mit Flurförderzeugen beladen werden, unabhängig von deren Maßen.

    Sie befestigen ein sicherungspflichtiges Schwerlastregal, indem Sie die tragenden Teile der Rahmenkonstruktion mit dem Boden oder der Wand verbinden oder darin verankern. Nutzen Sie hochbelastbare Schrauben-Dübel-Verbindungen. Sie können das Regal zusätzlich stabilisieren und nebeneinanderstehende Regale miteinander verbinden.

Erreichen Schwerlastregale eine Höhe von 12 Metern, gelten sie als Hochregallager und müssen spezielle Sicherheitsvorschriften hinsichtlich der Traglasten, des Brandschutzes und zu dokumentierender regelmäßiger Überprüfungen einhalten.

Wichtiges Zubehör für Schwerlastregale – große Lasten sicher lagern

Wenn Sie ein Schwerlastregal aufbauen, lassen sich zusätzlich Zubehörteile integrieren, die den Arbeitsalltag im Lager oder in der Werkstatt erleichtern und sicherer gestalten:

Schwerlastregal-ZubehörFunktionen und Vorteile
Durchschubsicherung bzw. Rückwandgitter• wichtig für freistehende Schwerlastregale ohne Rückwand
• verhindert, dass Transportbehälter oder Paletten bei Beladung zu weit durchgeschoben werden und herunterfallen
Palettenauszugsvorrichtung• erhöht Komfort und Effizienz bei Kommissionierung
• ermöglicht es, Inhalte der Paletten leichter zu erreichen, ohne diese bei jeder Entnahme aus dem Regal heben zu müssen
Abweiserecken• haben hohe Signalwirkung
• sind als Winkel- oder U-Profil verfügbar
• können mit Ablenkrollen versehen sein, die vor Kollisionen mit Flurförderfahrzeugen schützen
• sind bei Palettenregalen Pflicht
Rammschutz• bietet Sicherheit durch Stabilität und Signalfarben
• beugt Beschädigungen von Schwerlastregalen vor, wenn Flurförderfahrzeuge oder Hubwagen im Lager unterwegs sind
Abrollsicherung• verhindert, dass Lagergut aus dem Regal fällt
• optimal für die sichere Lagerung von beweglichem Stückgut wie Rohren und Kleinteilen
Bauteile mit Erweiterungsoption• Schwerlastregale können bei Bedarf vergrößert und durch Anbaufelder flexibel erweitert werden
• bieten Flexibilität durch Hinzufügen oder Entfernen von Tragarmen oder Fachböden

Ein wichtiges Zubehör für die Sicherung der Paletten selbst ist Stretchfolie. Wollen Sie Waren nach der Palettierung lediglich vor Staub, Schmutz und Nässe schützen, können Sie händisch die Paletten stretchen. Für einen sicheren Transport auf der Straße oder zu Wasser empfiehlt sich hingegen eine Paletten-Stretchmaschine.

Schwerlastregale​ aufbauen – Sicherheitsvorschriften beachten

Sobald Sie ein Schwerlastregal aufbauen und dieses gewerblich nutzen, sind entsprechende Sicherheitsvorschriften zu beachten. Ohne diese Maßnahmen dürfen Sie Schwerlastregale nicht einsetzen – mitunter müssen Sie kostenintensiv nachrüsten. Deshalb sollten Sie schon bei der Montage des Schwerlastregals darauf achten, die Sicherheitsbestimmungen zu erfüllen.

Dazu gehört unter anderem, dass Sie beim Aufstellen der Regale die Arbeitsgangbreiten für Gabelstapler und Hubwagen einhalten. Die jeweiligen Fachbodenregale müssen außerdem mit der maximalen Traglast pro Regal und Fachboden sichtbar gekennzeichnet sein, damit Mitarbeitende das Regal nicht überladen. In den Sicherheitsvorgaben für Schwerlastregale und in der Aufbauanleitung finden Sie Hinweise dazu, wie der jeweilige Regaltyp am besten vor dem Umkippen zu sichern bzw. zu befestigen ist.

FAQ zum Aufbau von Schwerlastregalen

Können Schwerlastregale auf jedem Untergrund aufgestellt werden?

Schwerlastregale können mit Fachlasten bis zu 4.000 kg belegt werden. Da sich dieses Gewicht je nach Höhe und Größe des Regals vervielfachen kann, muss der Untergrund entsprechend widerstandsfähig sein, damit er der Belastung nicht nachgibt. Für einen stabilen Stand und eine sichere Bestückung ist vorgeschrieben, dass die Seitenteile im Lot stehen. Unebene Böden sollten Sie deshalb vor dem Aufbau des Schwerlastregals unbedingt ausgleichen.

Wie werden Schwerlastregale montiert?

Es gibt sowohl Schwerlastregale zur Steckmontage als auch solche, die mit Schraubverbindungen montiert werden. In der Lagerlogistik kommt aufgrund der höheren Belastbarkeit häufig eine Kombination aus beiden Methoden zum Einsatz. Dabei wird die Rahmenkonstruktion fest verschraubt, während die Träger für die Fachböden lediglich in den Rahmen gesteckt werden.

Welche Sicherheitsvorschriften müssen beim Aufbau eines Schwerlastregals beachtet werden?

Die entsprechenden Vorschriften der DGUV-Regel 108-007 besagen, dass Schwerlastregale nur von (mindestens zwei) geschulten Personen aufgebaut werden dürfen. Gegebenenfalls müssen Sie die Regale zusätzlich befestigen, um sie vor dem Umkippen zu schützen und eine sichere Be- und Entladung mit Flurförderzeugen oder anderen Fördermitteln zu gewährleisten. Bevor das Regal in Betrieb genommen wird, müssen die Belastungswarnhinweise zum maximal zulässigen Gesamtgewicht sowie zu einzelnen Fach- und Feldlasten gut sichtbar am Regal angebracht werden.

Bitte beachten Sie: Die hier erwähnten Vorschriften sind nur eine Auswahl der wichtigsten gesetzlichen Vorgaben. Detaillierte Informationen lesen Sie dazu in den aufgeführten und ggf. weiteren Vorschriftensammlungen und Gesetzestexten nach. Bei der konkreten Umsetzung im Betrieb können und sollten im Zweifel außerdem Sachverständige hinzugezogen werden.
