So finden sie das passende Palettenregal
Ein Palettenregal ermöglicht die platzsparende und übersichtliche Lagerung von schweren Lasten auf Europaletten. Dazu ist das Schwerlastregal für Paletten so konstruiert, dass es mithilfe von Flurförderzeugen oder über Arbeitsbühnen bequem be- und entladen werden kann. Mit unserem Kaufratgeber wählen Sie das passende Palettenregal für Ihren Bedarf aus.
- Was ist ein Palettenregal und welche Vorteile bietet es im Lager?
- Die wichtigsten Auswahlparameter für ein Palettenregal im Überblick
- Feldtyp des Palettenregals bestimmen
- Palettenregal mit ausreichender Tragfähigkeit kaufen
- Ausführung des Fachbodens
- Abmessungen des Palettenregals
- Palettenregal passend zur Lagerorganisation kaufen
- Bauteile und Zubehör für das Palettenregal auswählen
- FAQ zum Palettenregal
1. Was ist ein Palettenregal und welche Vorteile bietet es im Lager?
Palettenregale gehören zu den Schwerlastregalen und sind speziell für die Lagerung von palettierten Gütern konzipiert. Diese können mithilfe von Hochhubwagen oder Gabelstaplern ein- und ausgelagert (Breitganglager) oder über personengeführte Regalbediengeräte (Schmalganglager) kommissioniert werden. Ein Palettenregal ist sowohl in der Breite als auch in der Höhe flexibel erweiterbar, sodass es an beinahe jede Lagerumgebung angepasst werden kann. Je nach Feldbreite finden meist zwei bis vier Paletten entweder quer oder längs nebeneinander Platz. Ein Palettenregal eignet sich vor allem für den Einsatz in Innenbereichen. Unter bestimmten Voraussetzungen und mit feuerverzinkter und verstärkter Ausstattung kann ein Palettenregal von Jungheinrich auch in Außenbereichen aufgestellt werden.
Vorteile Palettenregal | Nachteile Palettenregal | |
---|---|---|
|
|
Bitte beachten Sie: Die im Onlineshop erhältlichen Palettenregale entsprechen der DIN EN 15512 (ehemals BGR 234). Darüber hinaus sind Sie verpflichtet, beim Aufbau und Betrieb eines Palettenregals zusätzliche Sicherheitsvorgaben zu berücksichtigen. Dazu gehört zum Beispiel, dass für ortsfeste Palettenregale, die mit nicht leitliniengeführten Flurförderzeugen be- oder entladen werden, die Installation von geeignetem Anfahrschutz für Regale verpflichtend ist. Weiterführende Informationen finden Sie auch in unserem Ratgeber „Palettenregal-Vorschriften – das müssen Sie berücksichtigen“.
2. Die wichtigsten Auswahlparameter für ein Palettenregal im Überblick
Ein Profi-Palettenregal von Jungheinrich ist flexibel erweiterbar und für jede Betriebsumgebung konfigurierbar. Diese Kriterien sind für die Zusammenstellung eines passenden Palettenregals am wichtigsten:
- Feldtyp: Grund- oder Anbaufelder zum initialen Aufbau oder zur Erweiterung eines vorhandenen Palettenregals.
- Tragfähigkeit: Feldlast und Fachlast müssen zum Lastgewicht der zu lagernden Waren passen.
- Abmessungen: Diese sind abhängig von der Art der Paletten und ihrer Quer- oder Längseinlagerung.
- Lagerorganisation: Unsere Modelle eignen sich sowohl für die LiFo- als auch FiFo-Lagerstrategie.
- Zubehör: Durchschubsicherung, Fachteiler, Anfahrschutz, Bodenanker und mehr für die individuellen Anforderungen an das Regal.
3. Feldtyp des Palettenregals bestimmen
Wir bieten die vielseitigen Lagerregale mit verschiedenen Feldtypen an:
Feldtyp Palettenregal | Details |
---|---|
Grundfeld |
Jedes Palettenregal besteht zunächst aus einem Grundfeld. Dieses ergibt sich aus dem Ständerprofil (Rahmen) mit Querstreben sowie ggf. Diagonalstreben. Auf die im Ständerprofil eingehängten und mit einem Sicherungsstift gesicherten Traversen kommen die Paletten zu liegen. Je nach Bedarf können die Europaletten hier quer oder längs eingelagert werden. Dazu bestellen Sie bei uns Palettenregale mit Quer- oder Längseinlagerung. |

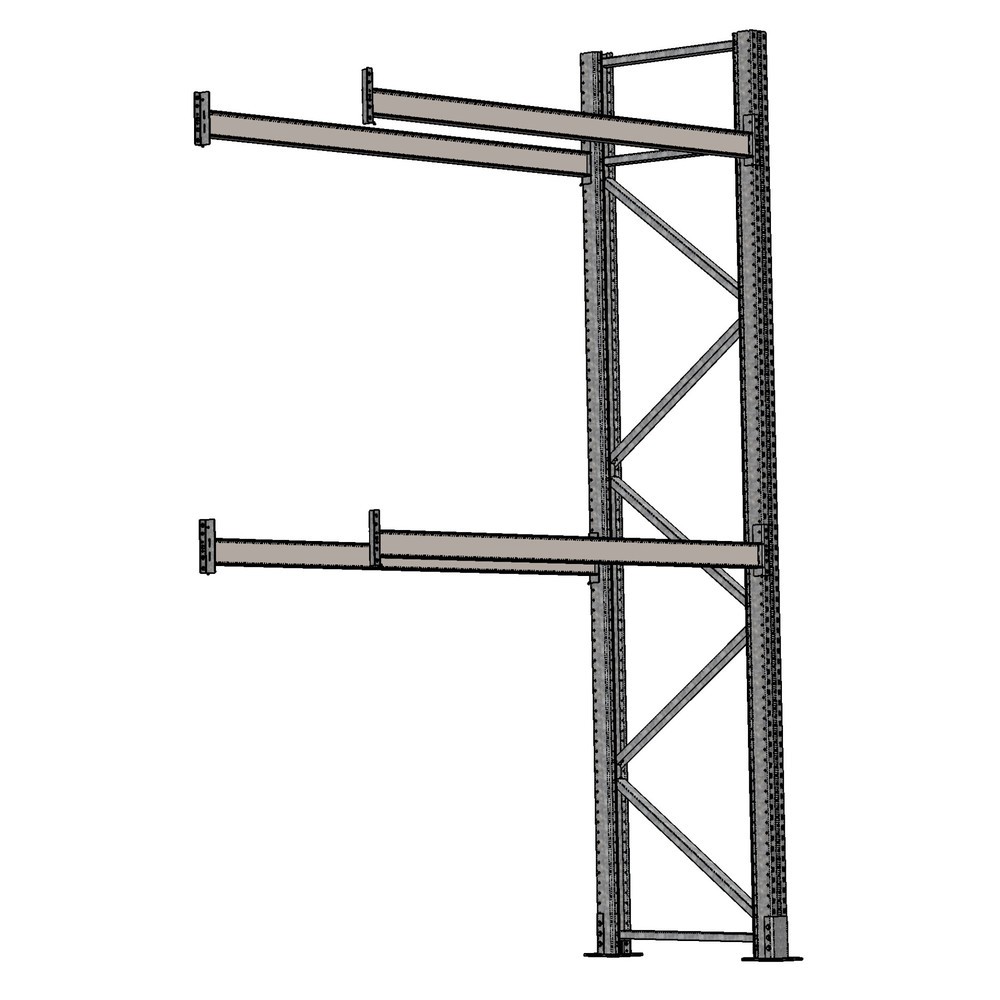

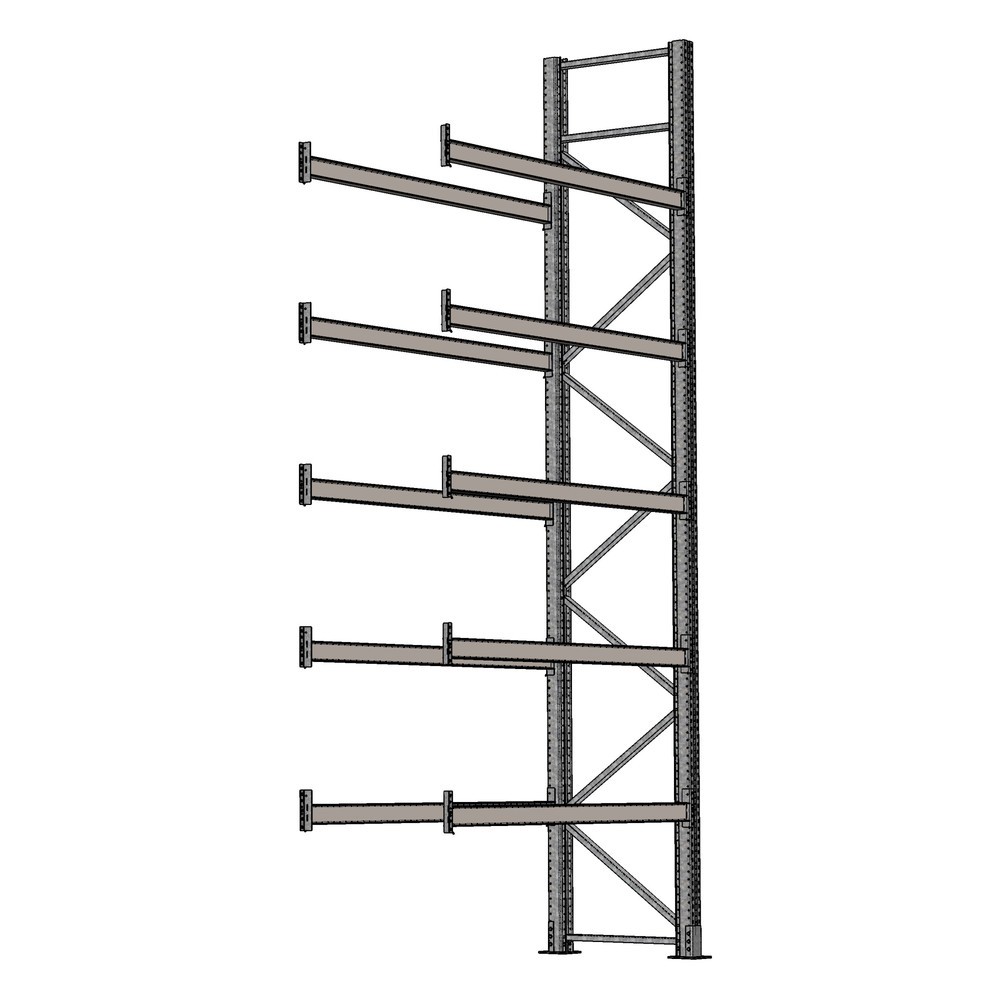

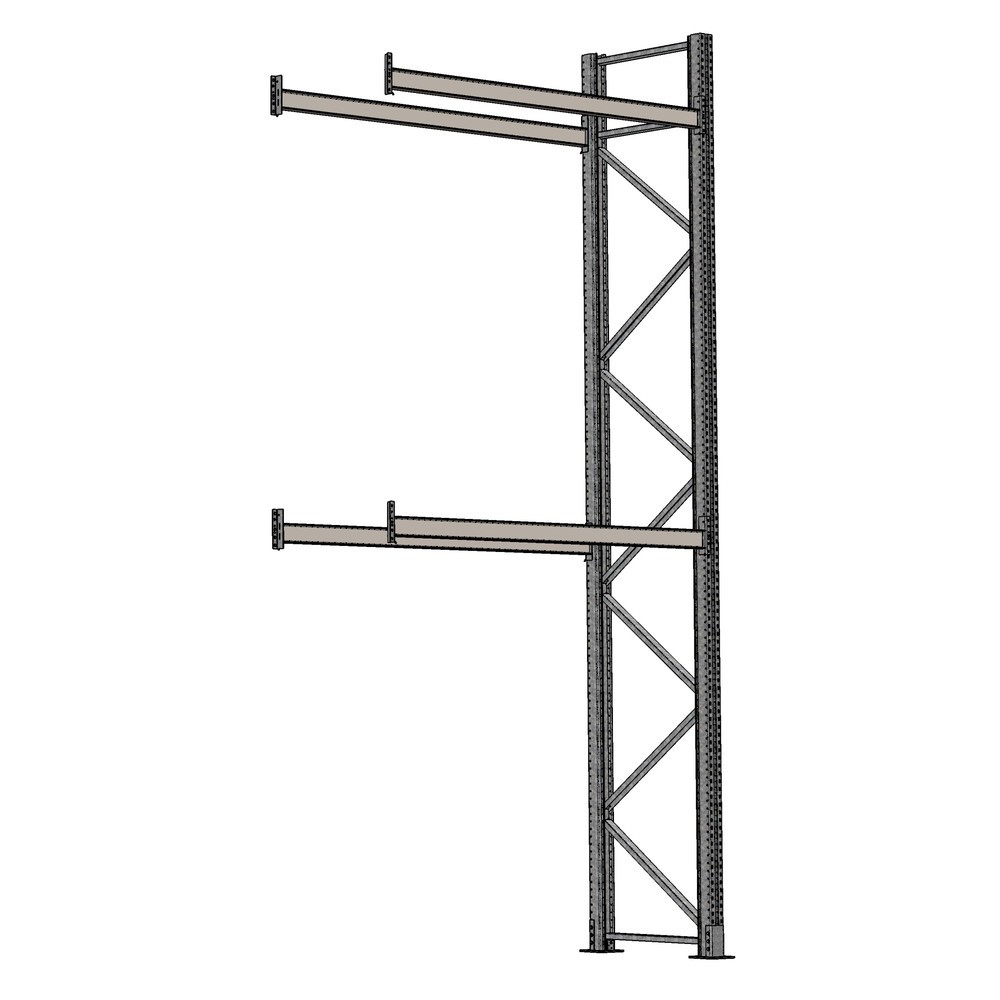

Anbaufeld für Palettenregale |
Mit einem nachrüstbaren Palettenregal-Anbaumodul reagieren Sie flexibel auf veränderte Anforderungen in Ihrem Lager. Über die praktische Steck-Schraub-Montage verbinden Sie ein oder mehrere Anbaufelder mit einem vorhandenen Grundfeld. |

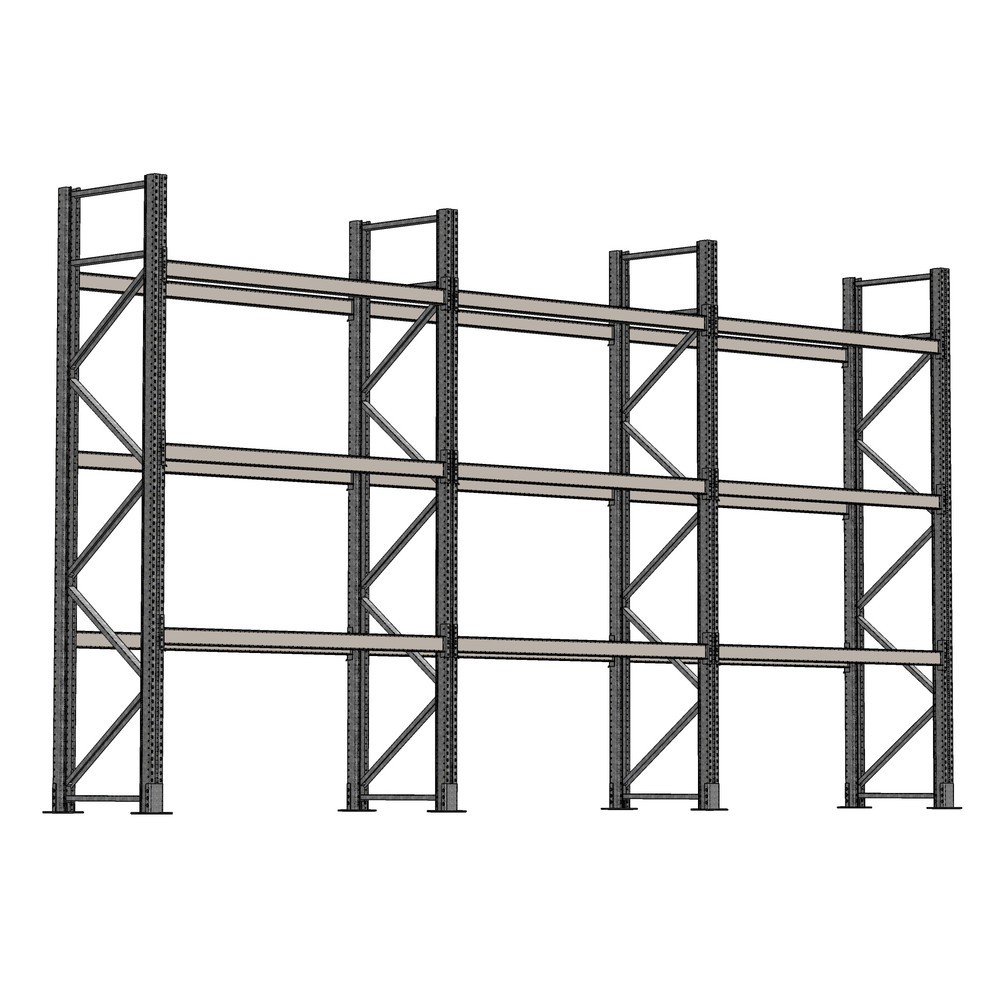

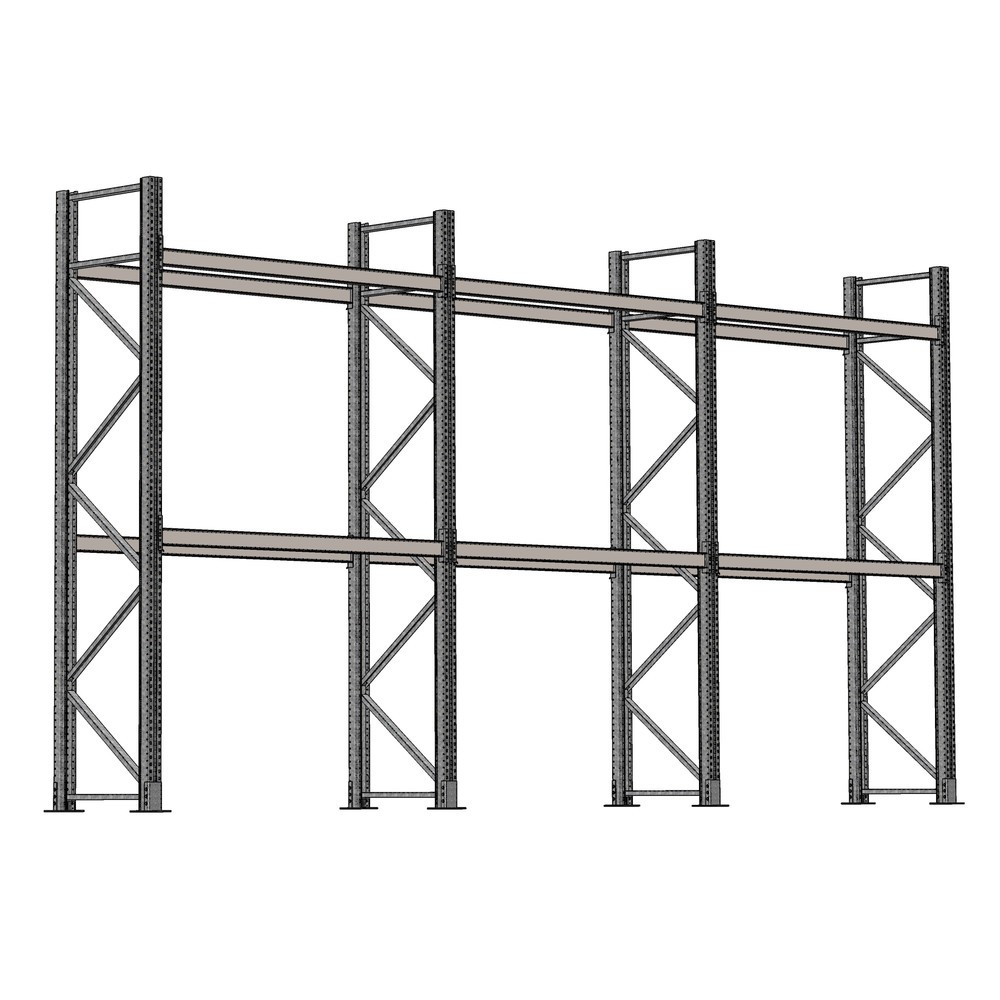

Komplettpaket |
Mit unseren Palettenregal-Komplettpaketen erhalten Sie bereits ein umfangreiches Basis-Regal mit Platz für 27 bis 45 Paletten (je nach Ausführung). Ein Komplettpaket besteht aus einem Grundfeld und – je nach ausgewähltem Paket – mehreren Anbaufeldern und wird ebenfalls in Steck-Schraub-Montage aufgebaut. |
4. Palettenregal mit ausreichender Tragfähigkeit kaufen
Die Tragfähigkeit, also die Maximallast, die ein Palettenregal sicher aufnehmen kann, ist sowohl entscheidend für den Einsatz des Regals als auch für die Sicherheit im Lager. Je nachdem, welche Lasten Sie im Regal für Paletten lagern wollen, muss die Tragfähigkeit entsprechend gegeben sein. Wichtig ist hierbei, zwischen Fachlast und Feldlast zu unterscheiden:
- Fachlast: Die je Regalmodell angegebene Fachlast zeigt an, mit welchem maximalen Gewicht eine einzelne Regalebene belastet werden darf. Der Wert geht dabei von einer gleichmäßig verteilten Last aus. Die Höhe der Fachlast ist immer abhängig von der Länge der Regaltraversen. Unsere Regale bieten Fachlasten bis zu 2000 kg (modellabhängig).
- Feldlast: Dieser Wert gibt vor, welche maximale Last in einem kompletten Regalfeld (zwischen zwei Regalständern, bestehend aus mehreren Regalfächern) gelagert werden darf. Auch dieser Wert geht von einer gleichmäßig verteilten Last aus. Wir führen Palettenregale, die Feldlasten bis 15.000 kg bewältigen (modellabhängig).
Bitte beachten Sie, dass die Summe der Fachlasten höher ausfallen kann als die zulässige Feldlast. In diesem Fall gibt die Feldlast die maximale Tragfähigkeit des gesamten Palettenregals an und sollte niemals überschritten werden! Stellen Sie sicher, dass auch der Untergrund, auf dem das Palettenregal steht (Punktlast), für die geplante Last geeignet ist.
5. Ausführung des Fachbodens
Standardmäßig werden die Paletten in unseren Palettenregalen auf den stabilen Regaltraversen gelagert und bilden so das jeweilige Regalfach. Für die Lagerung von Waren, die vom Traversenprofil abweichen – z. B. Kleinwaren in Umverpackungen, Halbpaletten oder Einzelwaren – rüsten Sie Ihr Europalettenregal auch mit Fachböden in verschiedenen Ausführungen aus:
Ausführung Fachboden | Eigenschaften |
---|---|
Drahtgitterboden |
|
Stahlpaneele |
|
Spanplattenboden |
|
6. Abmessungen des Palettenregals
Ob META-Palettenregal, ein Modell von Jungheinrich oder ein Palettenregal von SCHULTE: Mit einem Europalettenregal schaffen Sie flexible und individuelle Lösungen für Lager und Logistik. Welche Abmessungen Ihr Palettenregal haben sollte, wird vor allem dadurch bestimmt, auf welche Weise die Paletten eingelagert werden.
In ein Europalettenregal können die palettierten Güter quer oder längs eingelagert werden. Die gängige Rahmentiefe des Regals beträgt 1100 mm, sodass eine genormte Europalette mit 1200 x 800 mm bei Längseinlagerung jeweils 50 mm Überstand hat. Die Feldbreite ergibt sich aus der Länge der Traversen. Unsere Palettenregale sind mit Traversen in folgenden Längen bestellbar:
- 1825 mm (für zwei Europaletten längs)
- 2700 mm (für drei Paletten)
- 3600 mm (für vier Paletten)
7. Palettenregal passend zur Lagerorganisation kaufen
Wie die Regale in einem Palettenregal-Lager gestellt werden, hängt nicht zuletzt mit der Lagerstrategie zusammen, nach der Ihr Warenfluss gesteuert wird. Unsere Palettenregale sind grundsätzlich sowohl für die LiFo- als auch für die FiFo-Lagerung einsetzbar:
Lagerstrategie | Palettenregal-Ausführung |
---|---|
FiFo (First in First out) |
|
LiFo (Last in First out) |
|
8. Bauteile und Zubehör für das Palettenregal auswählen
Je nach Aufstellart und Nutzung Ihres Palettenregals sind bestimmte Bauteile sinnvoll oder sogar gesetzlich vorgeschrieben. Bei Jungheinrich PROFISHOP wählen Sie hierfür aus verschiedenen Ausstattungsoptionen und praktischem Zubehör:
Bauteile und Zubehör | Details |
---|---|
Durchschubsicherung |
Palettenregale werden oft einzeilig aufgestellt, lassen sich jedoch auch Rücken an Rücken platzieren, sodass sie von beiden Seiten bedient werden können. In diesem Fall ist es sinnvoll, eine Durchschubsicherung zu installieren, sodass die Paletten nicht zu weit ins Regalinnere geschoben werden. Für den Fall, dass die Paletten nicht mit dem verbindlichen Mindestabstand von 10 cm eingelagert werden können, ist eine Durchschubsicherung sogar Pflicht. |
Rückwandgitter für Palettenregale |
Rückwandgitter verhindern, dass Waren von Regalplätzen herabfallen und können auch als Durchschubsicherung dienen. Auch sie sind verpflichtend, wenn Paletten nicht mit dem erforderlichen Mindestabstand von 10 cm eingelagert werden können. |
Tiefenauflage |
Mit einer Tiefenauflage bzw. einem Tiefensteg erhöhen Sie die Belastbarkeit und Stabilität der Traversen Ihres Palettenregals. Wir führen die Tiefenstege, die einfach auf den Traversen aufgelegt werden, mit einer Tragfähigkeit bis 600 kg pro Stück. |
Distanzstück |
Mit dem Zubehör verbinden Sie zwei hintereinanderstehende Einzelregale zu einem stabilen Doppelregal mit zweiseitigem Zugriff. |
Fußplatten |
In die stabilen Platten passen die Regalstützen Ihres Palettenregals. Die Platte lässt sich mithilfe von Fußankern im Boden fixieren und gewährleistet so einen stabilen Stand des Regals. |
Unterlegplatte |
Die stabilen Platten gleichen Bodenunebenheiten zuverlässig aus und tragen so zur Standsicherheit von Palettenregalen bei. |
Anfahrschutz für Regale |
Zum vorschriftsmäßigen Anfahrschutz für Regale bieten wir diverse Abweiserecken mit oder ohne Leitrollen, Regalendschutz sowie Elemente zum Regalbeinschutz in vielen verschiedenen Größen und Ausführungen. |
9. FAQ zum Palettenregal
Ein Palettenregal darf aufgrund der Statik nicht an der Wand befestigt werden, eine Verankerung im Boden ist jedoch verpflichtend. Wichtig ist außerdem, dass die Standsicherheit des Regals garantiert ist. Die Vorschriften zum Aufbau und zur Stand- und Verkehrssicherheit von Palettenregalen finden Sie in der DGUV-Regel 108-007.
In den meisten Fällen wird ein Palettenregal für die LiFo-Lagerstrategie (Last in, First out) genutzt: Die Güter, die zuletzt eingelagert wurden, werden auch zuerst wieder entnommen. Diese Art der Lagerung eignet sich insbesondere für Saisonlager. Mithilfe von Rollbahnen und Auszügen können Palettenregale auch für die FiFo-Strategie (First in, First out) eingerichtet werden, sodass eingelagertes Gut von der Vorder- bis zur Rückseite das Regal durchläuft und dort entnommen werden kann.
Ein Palettenregal wird meist mit schweren Lasten beladen und muss daher umfassend gegen ein Umstürzen oder das Herabfallen von Lagergut gesichert werden. Daher ist es verpflichtend, das Regal fest im Boden zu verankern. Wichtig ist dazu auch, dass der Untergrund für die geplante Belastung geeignet ist. Hierzu sind Mindestvorgaben an den Untergrund zu beachten, die zwingend eingehalten werden müssen (z. B. Beton, 20 cm Dicke, Güte C20/25 usw.). Mithilfe von Unterlegscheiben lassen sich gegebenenfalls kleinere Unebenheiten des Fußbodens ausgleichen. Gesetzlich vorgeschrieben ist außerdem ein passender Anfahrschutz für Regale.
Palettenregale müssen zusätzlich in jeder Regalzeile einen äußeren Ständerüberstand von 500 mm zur obersten Traversenebene aufweisen. Dieser Abstand schützt das Lagergut vor dem Herabfallen. Besteht bei einzeiligen Regalreihen das Risiko, dass herabfallendes Lagergut zu Verletzungen führen könnte (etwa, weil hinter dem Regal Verkehrswege verlaufen oder Arbeitsbereiche liegen), muss das Palettenregal mit einem Rückfallschutzgitter ausgestattet werden. Bei zweizeiligen Regalreihen muss eine Durchschubsicherung installiert werden, wenn zwischen den eingelagerten Paletten nicht mindestens ein Abstand von 100 mm eingehalten werden kann. Weitere Vorschriften zum Aufstellen von Palettenregalen finden Sie in der DGUV-Regel 108-007.
