Hochhubwagen für Betrieb, Lager und Logistik
Hochhubwagen befördern Paletten und andere unterfahrbare Ladungsträger nicht nur von einem Ort zum anderen, sondern auch in die Höhe. Je nach Ausführung eignen sich die manuellen oder elektrischen Hochhubwagen auch zur Be- und Entladung von LKW und zum Ein- und Auslagern von Waren in Lagerregale. In unserem Kaufratgeber informieren wir Sie über die Vorteile der verschiedenen Stapler-Typen, und helfen Ihnen so, schnell das passende Produkt für Ihren Bedarf finden.
1. Was ist ein Hochhubwagen?
Hochhubwagen gehören zu den radunterstützten Flurförderzeugen, die Güter nicht nur horizontal transportieren, sondern auch in mehreren Metern in der Höhe ein- und auslagern können: Mit klassischen Hand- bzw. Niederhubwagen lassen sich Ladungsträger nur bodenfrei anheben und horizontal transportieren. Für den Vertikaltransport sind Hochhubwagen mit verschiedenen Hubgerüstarten erhältlich, die sich in ihren Nenntragfähigkeiten und maximal erreichbaren Hubhöhen unterscheiden. Im Gegensatz zu Gabelstaplern benötigen Hochhubwagen kein Gegengewicht, da sich der Lastschwerpunkt innerhalb der Gabelkonstruktion befindet. Das macht sie im Arbeitseinsatz sehr wendig und erlaubt auch den Einsatz in Lagergängen mit geringer Arbeitsgangbreite.
2. So wählen Sie den passenden Hochhubwagen aus
Um das passende Hochhubwagen-Modell für Ihren Bedarf zu finden, sollten Sie zunächst die Anforderungen bestimmen, die erfüllt werden sollten. Diese werden im Wesentlichen durch die Arbeitsumgebung bestimmt. Am besten erstellen Sie durch Beantwortung der folgenden Fragen ein detailliertes Anforderungsprofil:
- Wo soll der Hochhubwagen am häufigsten eingesetzt werden?
- Welche Aufgaben soll das Flurförderzeug übernehmen?
- Welcher Antrieb wird für die Fahr- und Hubfunktion benötigt?
- In welchen Höhen müssen Waren ein- und ausgelagert werden?
- Welches Lastgewicht soll maximal befördert werden?
- Welche Gabellänge und -breite wird benötigt?
- Welches Ladegut soll mit den Hochhubwagen bewegt werden?
- Welche Bereifung passt zu den Untergründen, die mit dem Stapler befahren werden sollen?
- Welche Besonderheiten der Lagerräume müssen berücksichtigt werden?
Anhand der folgenden Auswahlparameter ermitteln Sie, welcher Stapler der richtige für Ihren Bedarf ist.
Einsatz
Generell sind Hochhubwagen ideal für den Einsatz in Innenbereichen geeignet: Sie arbeiten emissionsfrei und lassen sich vor allem auf ebenen, glatten Böden verfahren. Je nach Einsatzort oder -gebiet sind unterschiedliche Stapler-Typen geeignet:
Einsatz | Beispiele | passende Stapler |
---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Antrieb
Der Antrieb bestimmt die Art und Weise, wie sich ein Hochhubwagen beim horizontalen Transport und beim vertikalen Ein- und Ausstapeln bedienen lässt:
- Manueller Antrieb: Manuelle Hochhubwagen werden ausschließlich durch die eigene Körperkraft bedient. Wir empfehlen sie für kurze Transportwege. Mit den bei uns erhältlichen Handwinden-Staplern erfolgt der Lastenhub durch das Kurbeldrehen und die Kraftübertragung über ein Stahlseil. Alternativ erhalten Sie bei uns Hochhubwagen mit hydraulischen Zylindern und größerer Tragkraft: Bei den Hydraulik-Staplern aktiviert das manuelle Pumpen die Hydraulikpumpe und die Kraftübertragung erfolgt mittels eines Hydraulikzylinders mit linearer Bewegung.
- Semi-elektrischer Antrieb: Semi-elektrisch betriebene Hochhubwagen eignen sich ebenfalls eher für kurze Wege, da die Batterie ausschließlich die Hubarbeit unterstützt: Lasten werden mithilfe des Hubmotors kraftsparend elektrisch angehoben und gesenkt. Das Verfahren des Staplers erfolgt manuell. Diese Modelle eignen sich für gelegentliche Stapelvorgänge bis 3000 mm Hubhöhe.
- Vollelektrischer Antrieb: Stapler mit dieser Antriebsart verfügen über einen Hub- und einen Fahrmotor. Beide werden über die Fahrzeugbatterie mit Energie versorgt. So kann der Hochhubwagen leicht und kraftsparend verfahren werden. Lasten lassen sich mit diesem Gerät elektrisch anheben und absenken. Wir empfehlen die vollelektrisch betriebenen Hochhubwagen für längere Transportstrecken und kontinuierliche Hubprozesse sowie das Ein- und Ausstapeln von Lasten in großen Höhen.
Welche Unterschiede zwischen elektrisch und hydraulisch angetriebenen Hochhubwagen bestehen, sehen Sie im Video:
Hubhöhe
Eines der wichtigsten Auswahlkriterien eines Hochhubwagens ist die Hubhöhe: Sie bestimmt, bis zu welcher Höhe Sie Paletten und andere unterfahrbare Ladungsträger maximal anheben können. Beim Einsatz von Hochhubwagen in Innenräumen sind jedoch noch weitere Parameter zu berücksichtigen:
Begriff/Parameter | Bedeutung |
---|---|
Hubgerüst, Bauhöhe |
Die Bauhöhe bezeichnet die größte Höhe eines Flurförderzeugs, gemessen vom Boden. Sie kann sich aber bei Flurförderzeugen mit Hochhubeinrichtung – abhängig vom Hubgerüst – verändern, je nachdem, ob der Mast ein- oder ausgefahren ist. |
maximale Hubhöhe |
Sie ist das Maß für den größtmöglichen Abstand vom Boden bis zur höchsten Lage des Lastaufnahmemittels (z. B. der Oberkante der Gabel oder der Plattform) im gehobenen Zustand des Lastträgers. |

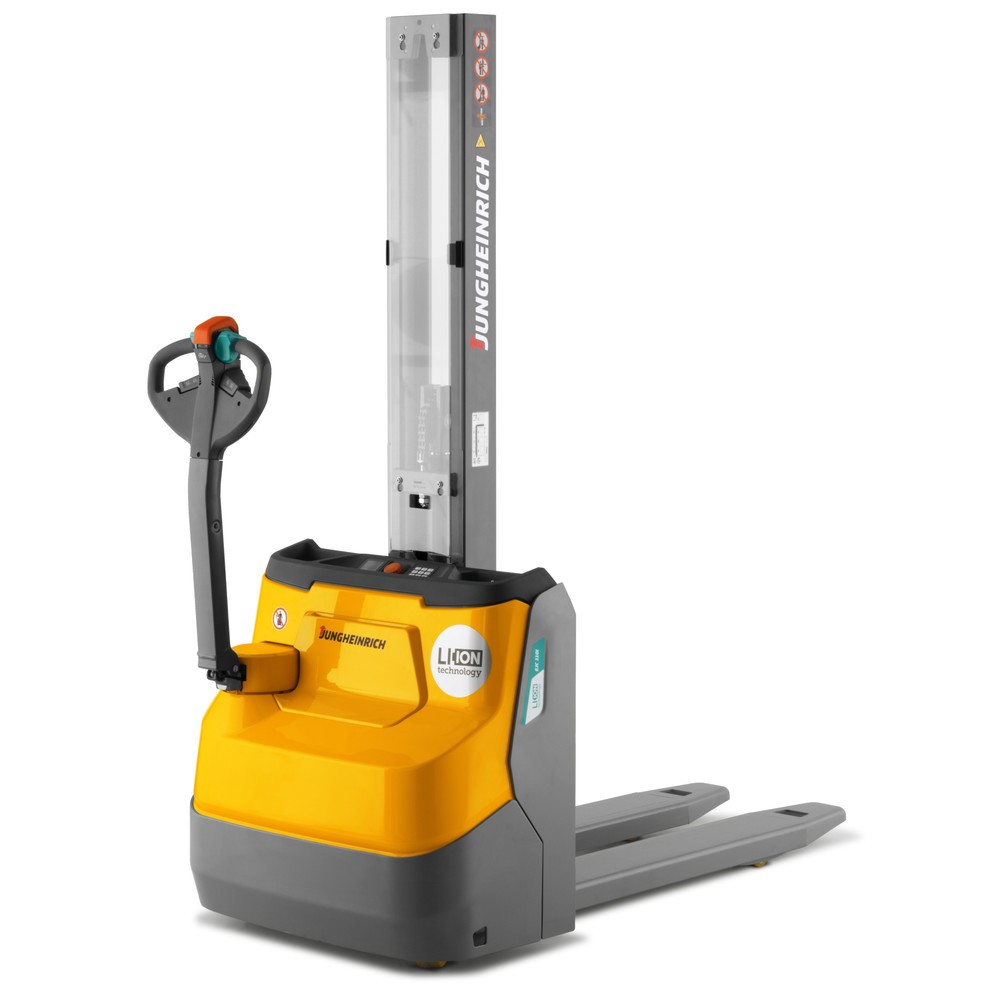

Freihub |
Hiermit wird die Hubhöhe bezeichnet, bis zu der sich das Lastaufnahmemittel nach oben bewegen kann, ohne dass sich dadurch die Bauhöhe des Hubgerüstes verändert. Die Freihub-Funktion ist ideal, wenn niedrige Tordurchfahrten zu berücksichtigen sind oder bei geringen Deckenhöhen gestapelt werden muss, z. B. in Containern, geschlossenen Eisenbahn-Güterwagen oder Kellergeschossen. |

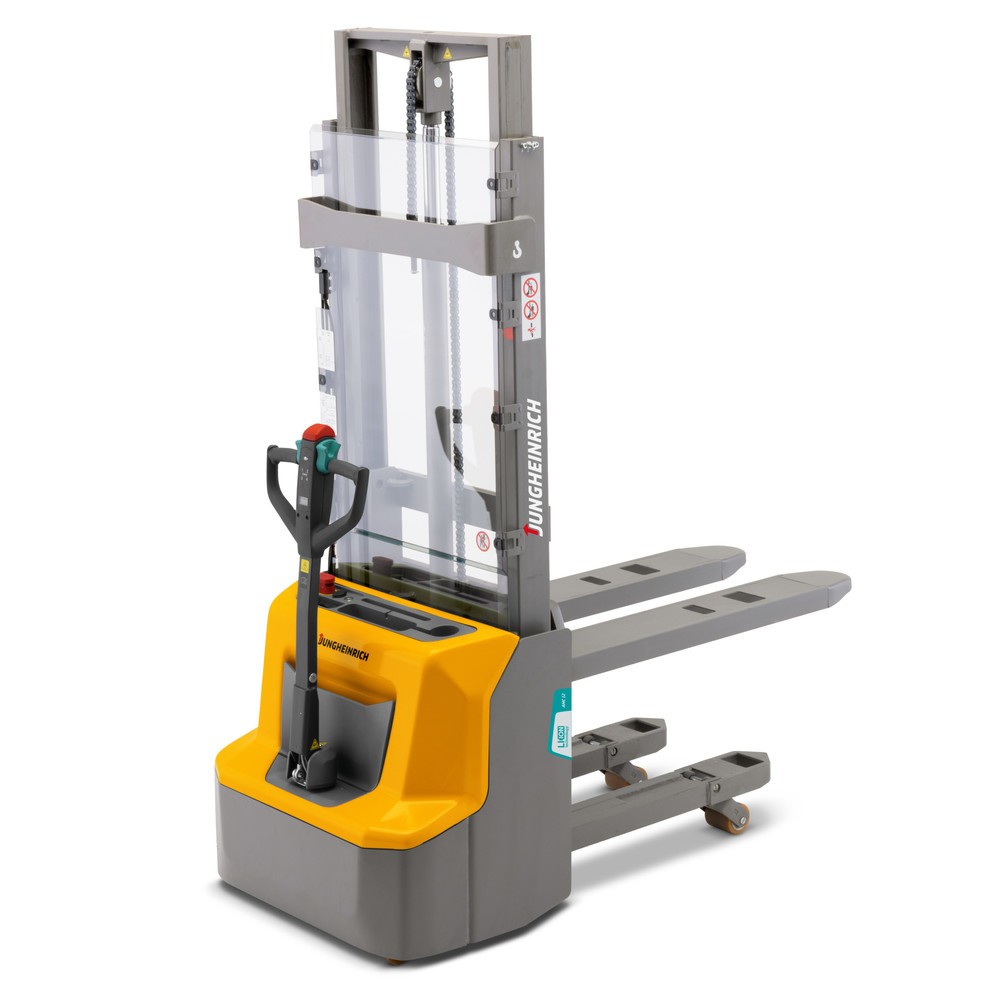

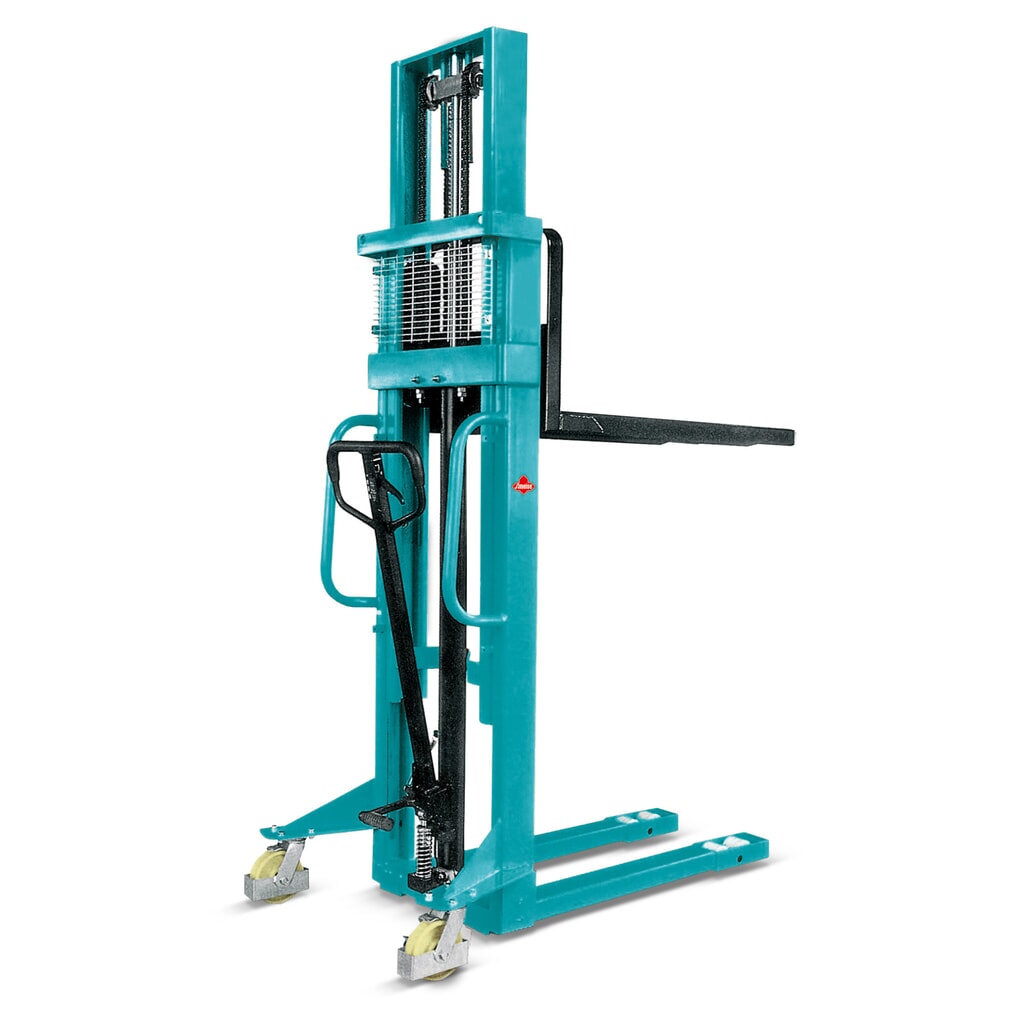

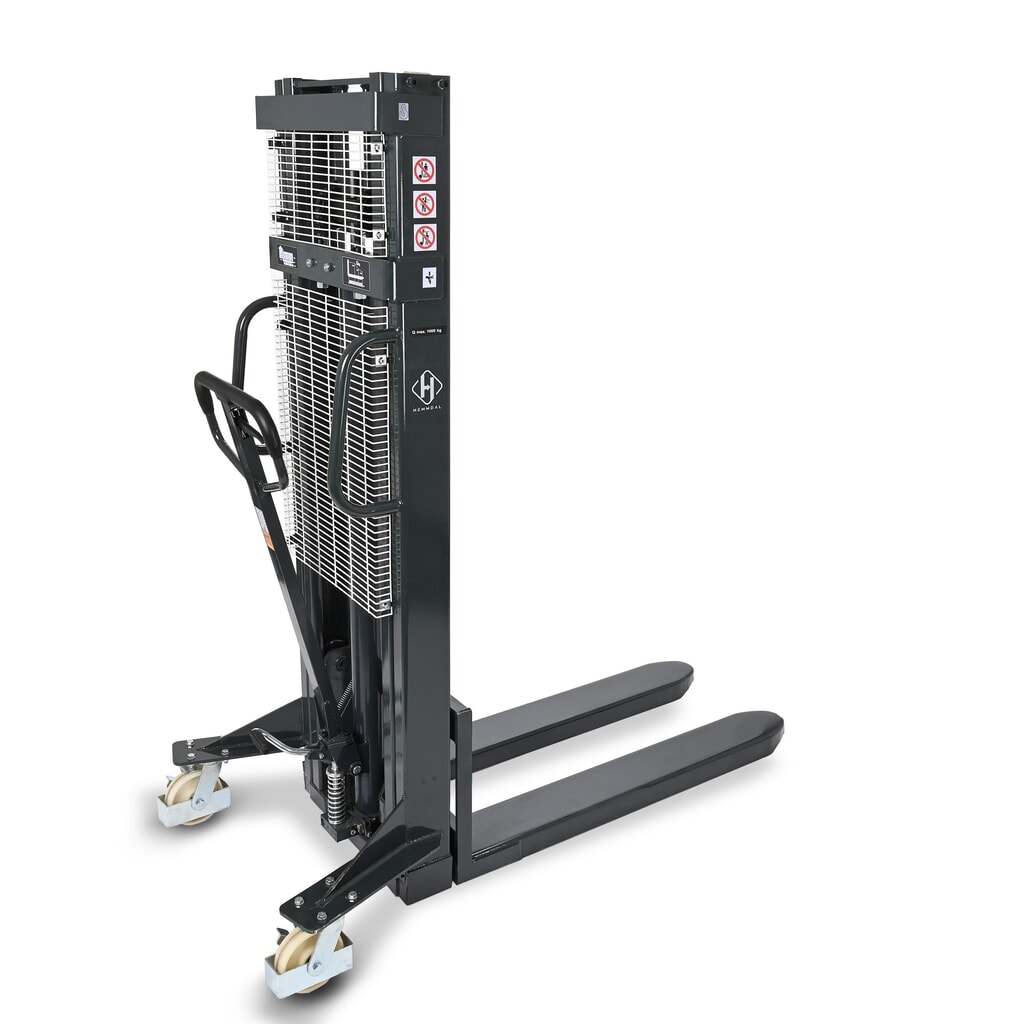

Die bei uns erhältlichen Hochhubwagen sind mit verschiedenen Hubgerüstarten erhältlich. Das Funktionsprinzip ist bei allen Ausführungen dasselbe: Der Hubschlitten mit dem Gabelträger und der Last wird innerhalb des Standmastes bzw. Hubgerüstes durch einen Hubmotor (semi- und vollelektrische Stapler) oder mechanisch (Handwinden-Stapler) bzw. hydraulisch (Hydraulik-Stapler) vertikal bewegt. Bei einigen Modellen kann das Gerüst teleskopartig zwei- oder sogar dreifach ausgefahren werden. Auf diese Weise werden weitaus höhere Lagerplätze erreicht, ohne die Mobilität in niedrigen Arbeitsbereichen einzuschränken. Weiterführende Informationen dazu finden Sie in unserem Ratgeber Hubgerüst-Arten für Stapler im Überblick.
Nenntragfähigkeit (Tragkraft)
Die gewichtsspezifische Grenze, mit der ein Hochhubwagen beladen werden kann, wird als Tragkraft oder Nenntragfähigkeit bezeichnet. Diese darf nicht überschritten werden, um die tragenden Teile des Flurförderzeugs nicht zu überladen und einen sichereren Umgang mit dem Stapler nicht zu gefährden. Bei Handwinden-Staplern wird die Tragkraft auf einem Schild am Flurförderzeug ausgewiesen. Anhand des Traglastdiagramms, das auf Elektro-Hochhubwagen und Hydraulik-Staplern einsehbar ist, lässt sich ablesen, wie die Nenntragfähigkeit jeweils von Hubhöhe und Lastschwerpunkt abhängt.
Zu beachten ist dabei auch die Resttragfähigkeit: Werden z. B. Anbaugeräte am Hochhubwagen genutzt, reduziert sich die allgemeine Tragfähigkeit, da sich auch der Lastschwerpunkt ändert. Nähere Informationen dazu finden Sie auch in unserem Ratgeber zur Tragfähigkeit von Staplern und Hubwagen.
Ladegut

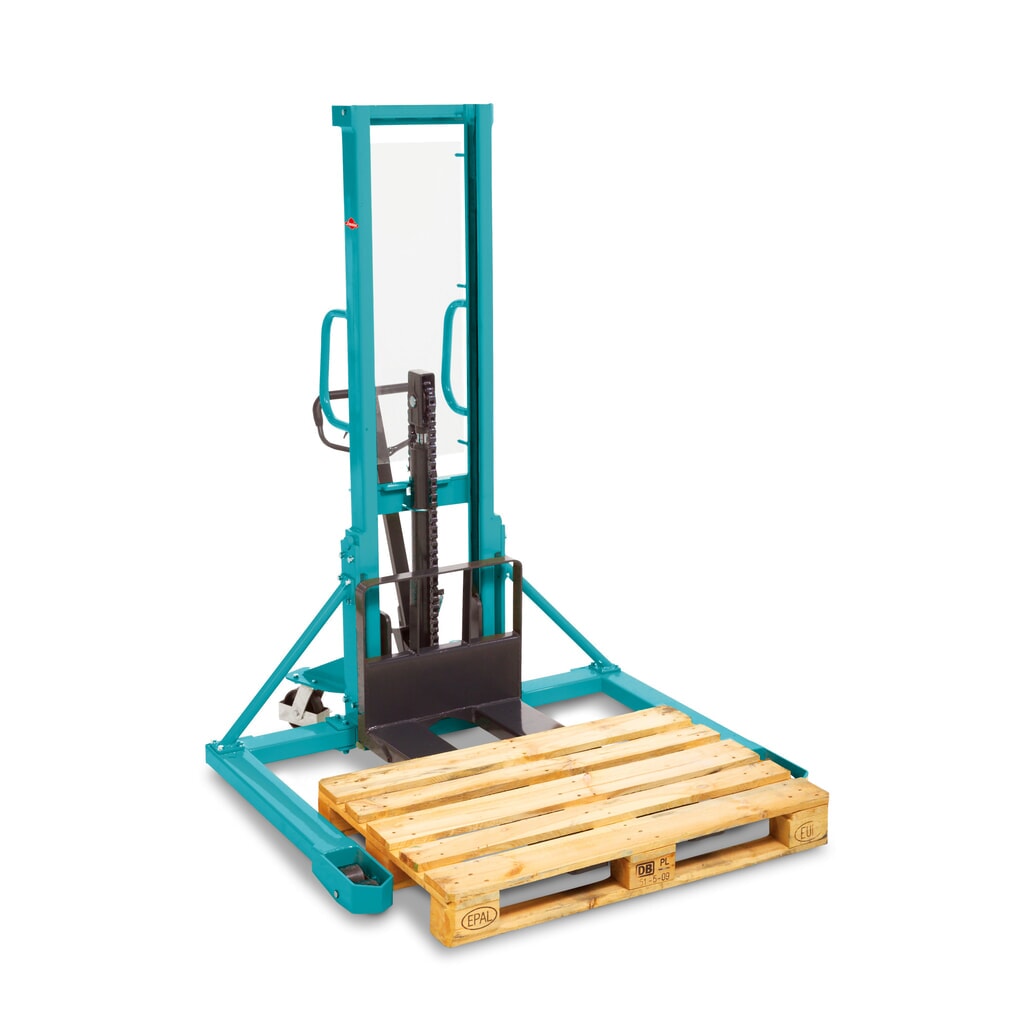

Alle bei uns erhältlichen Hochhubwagen (bis auf die Handwinden-Stapler) sind grundsätzlich dazu geeignet, genormte Euro-Paletten aufzunehmen. Paletten in Sondergrößen lassen sich hingegen mit unseren Breitspur-Elektro-Hochhubwagen und Breitspur-Hydraulik-Staplern aufnehmen. Mit Hochhubwagen in Breitspurausführung ist zudem auch eine Queraufnahme von Euro-Paletten möglich. Das Besondere ist hier, dass durch die seitlich herausgezogenen Radarme und die bis auf den Boden absenkbaren Gabeln der Breitspur-Stapler bei der Lastaufnahme die Ladeeinheit unterfährt. Damit können Euro-Paletten oder auch geschlossene Paletten aufgenommen werden. Darüber hinaus ist es auch möglich, mit den Staplern Boxen, Transportkisten oder Gitterwagen sowie Auffangwannen zu verfahren, die über Staplertaschen verfügen. Damit empfindliche Güter wie Glaswaren, elektronische Komponenten oder andere sensible Waren beim Be- und Entladen keinen Schaden nehmen, sind bei uns auch Stapler mit Proportionalhydraulik erhältlich: Die in die Deichsel integrierte Proportionalhydraulik ermöglicht ein feinfühliges Anheben und Absetzen.
Für Werkzeuge, Montagematerialien oder Einzelwaren eignen sich hingegen unsere Hochhubwagen mit Plattform wie z. B. die kompakten Handwinden-Stapler: Mit den Plattformen, die Sie auch als mobile Arbeitstische nutzen können, nehmen Sie Werkzeuge, Einzelteile oder Stückgut auf. Optional ausgestattet mit einem Dorn für Folienrollen, lassen sich mit den Hochhubwagen auch Verpackungsmaterialien in Arbeitshöhe anheben oder verfahren.
Bereifung
Unsere Hochhubwagen verfügen alle über ein 4-Punkt-Fahrwerk:
- Manuelle Hochhubwagen haben immer zwei Lenkräder und sind zusätzlich mit Einfach- oder Tandem-Gabelrollen ausgestattet Tandemrollen eignen sich besonders für unebene Böden oder wenn in Ihrem Lager Bodenschwellen überwunden werden müssen. Zudem verschleißen sie nicht so schnell wie Einzel-Gabelrollen und stabilisieren die Last besser.
- Elektrische Hochhubwagen verfügen über ein Antriebsrad und ein Stützrad und Einfach- oder Tandem-Gabelrollen.
Welches Rollenmaterial für Ihren Hochhubwagen am besten geeignet ist, hängt von den Einsatz- und Umgebungsbedingungen des Arbeitsumfelds ab. Zu berücksichtigen sind u. a.:
- Tragfähigkeit des Bodens
- Bodenbeschaffenheit (befestigt/unbefestigt, Grad der Verunreinigung, Fußbodenbelag)
- Bodenneigung
- Geräuschentwicklung
- Hygieneanforderungen
- klimatische Bedingungen
- Anfahr- und Rollwiderstand
- Stoßbelastung
- Umwelteinflüsse wie Chemikalien, Öle oder Nässe
- Umgebungstemperatur
- Anforderungen an die elektrische Leitfähigkeit
Rollen-Material | Einsatzgebiet | Eigenschaften |
---|---|---|
Nylon |
|
|
Polyurethan |
|
|
Topthane® |
|
|
Vulkollan®-Quarz (nur auf Anfrage verfügbar) |
|
|
Mitgänger- oder Mitfahrerbetrieb
Bei uns im Onlineshop kaufen Sie Hochhubwagen, die für den reinen Mitgängerbetrieb konzipiert sind. Auf Anfrage sind jedoch auch solche Modelle erhältlich, die einen Mitfahrerbetrieb ermöglichen.
- Hochhubwagen für den Mitgängerbetrieb: Bei allen Mitgänger-Modellen erfolgt die Steuerung des Flurförderzeugs über eine ergonomische Multifunktions-Deichsel über die Sie die Transportgeschwindigkeit, die Lenkung sowie das Heben und Senken bequem steuern, während Sie selbst den Stapler zu Fuß begleiten.
- Hochhubwagen mit kombiniertem Mitgänger-/Mitfahrerbetrieb: Bei diesen Modellen kann der Fahrzeugführer auf einer ausklappbaren Plattform bequem mitfahren, weshalb diese Stapler auch für den Einsatz auf längeren Strecken geeignet sind. Zusätzliche Haltebügel bieten hier ausreichende Sicherheit. Für Hochhubwagen mit Plattform benötigen Sie jedoch einen Staplerschein, da die Flurförderzeuge Geschwindigkeiten von mehr als 6 km/h erreichen. Diese Modelle sind bei uns nur auf Anfrage erhältlich.
- Stapler mit Fahrerstand: Auf Anfrage erhalten Sie bei uns auch Fahrzeuge mit einem integrierten Fahrerstand, in dem der Fahrzeugführer sitzen oder stehen kann. Erreicht das Flurförderzeug mehr als 6 km/h, benötigen Sie hierfür auch einen Staplerschein.
Individuelle Ausstattungsmöglichkeiten
Neben unserer großen Auswahl an Hochhubwagen im Standardsortiment bieten wir Ihnen auch die Möglichkeit, Ihren Stapler um zusätzliche individuelle Funktionen zu erweitern. Dazu gehören beispielsweise Anzeigedisplays, Organizer-Funktionen oder spezielle Antriebsräder. Für Handwinden-Stapler sind auch verschiedene Aufsätze wie z. B. Rollendorne erhältlich. Im Rahmen des Sonderbaus sind zudem viele weitere Ausführungen möglich. Unsere kompetenten Fachberater helfen Ihnen gerne bei der Auswahl.
3. Welche Hochhubwagen-Arten gibt es und welche Vorteile bieten sie?
Bei Jungheinrich PROFISHOP kaufen Sie Hochhubwagen in diversen Ausführungen:
Handwinden-Stapler
Handwinden-Stapler eignen sich für kleine Lager oder Betriebsstätten, da sie ausschließlich durch die körpereigene Kraft fortbewegt werden. Per Hand können Sie Lasten bis zu 500 kg über eine leichtgängige Sicherheitsseilwinde heben oder senken. Die Lastenträger können Sie über den Seilzug in eine Hubhöhe von bis zu 2310 mm heben. Außerdem lässt sich der Abstand der Gabelzinken individuell anpassen.
Ein integrierter Sicherheitsmechanismus sorgt dafür, dass die Handwinde auf dem jeweils erreichten Höhenlevel stehen bleibt, wenn sie losgelassen wird – egal, wie viel Gewicht auf den Trägern lastet. Ein Gitter im Hubgerüst schützt zudem vor herabfallenden Teilen.
Vorteile | Nachteile | |
---|---|---|
|
|

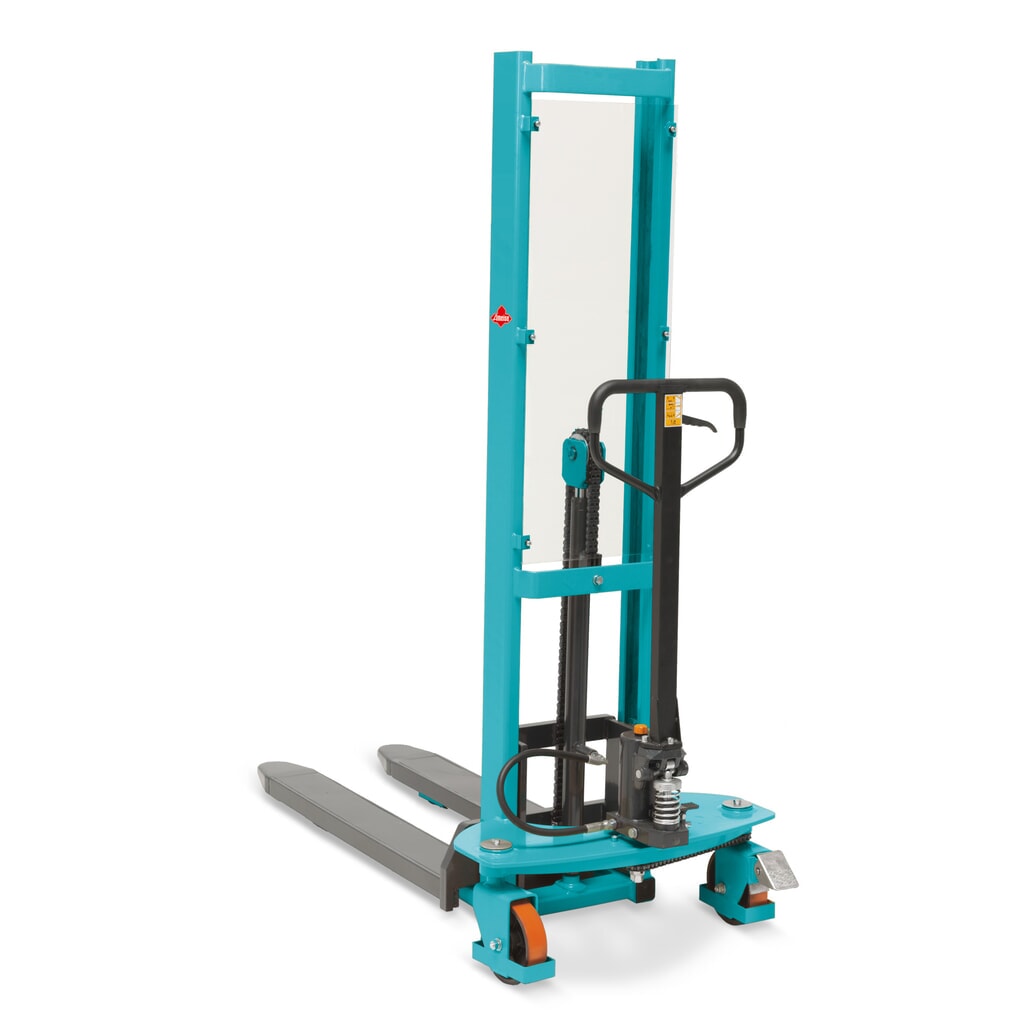

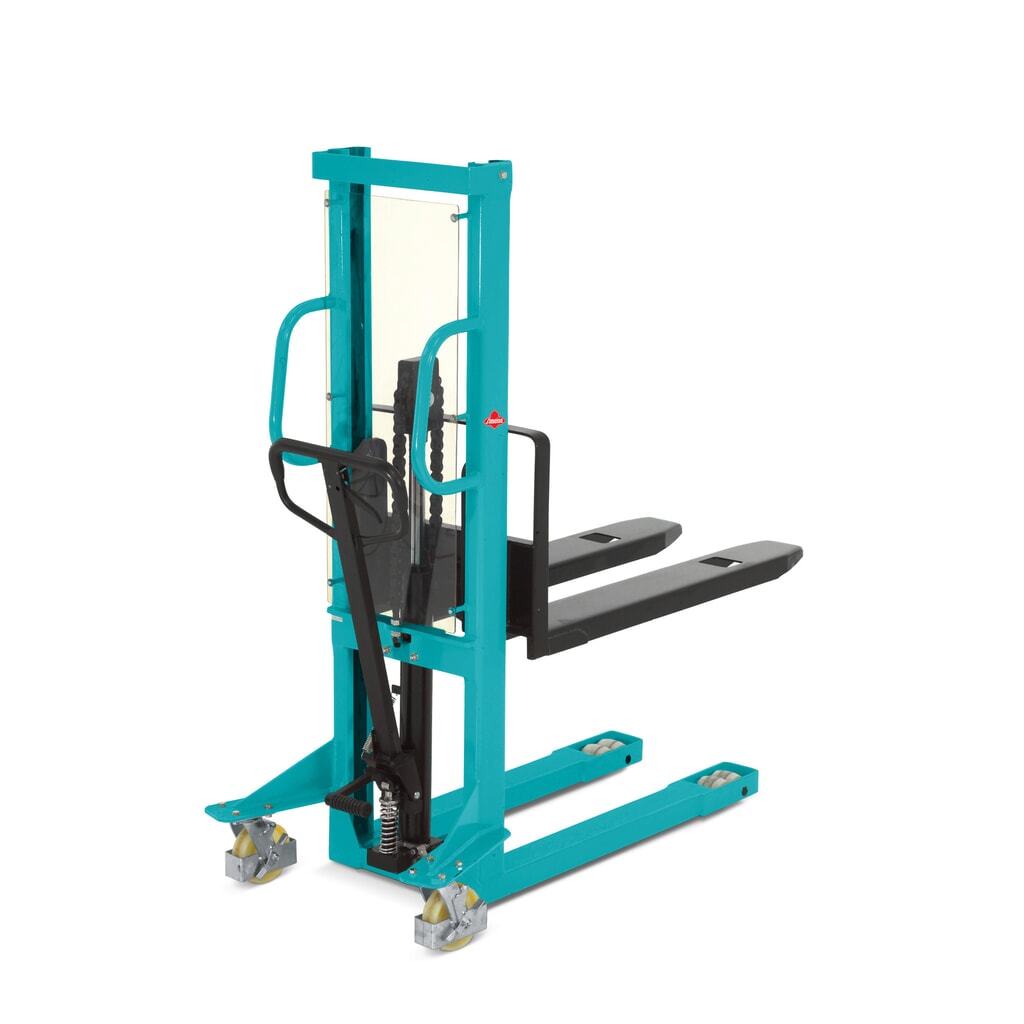

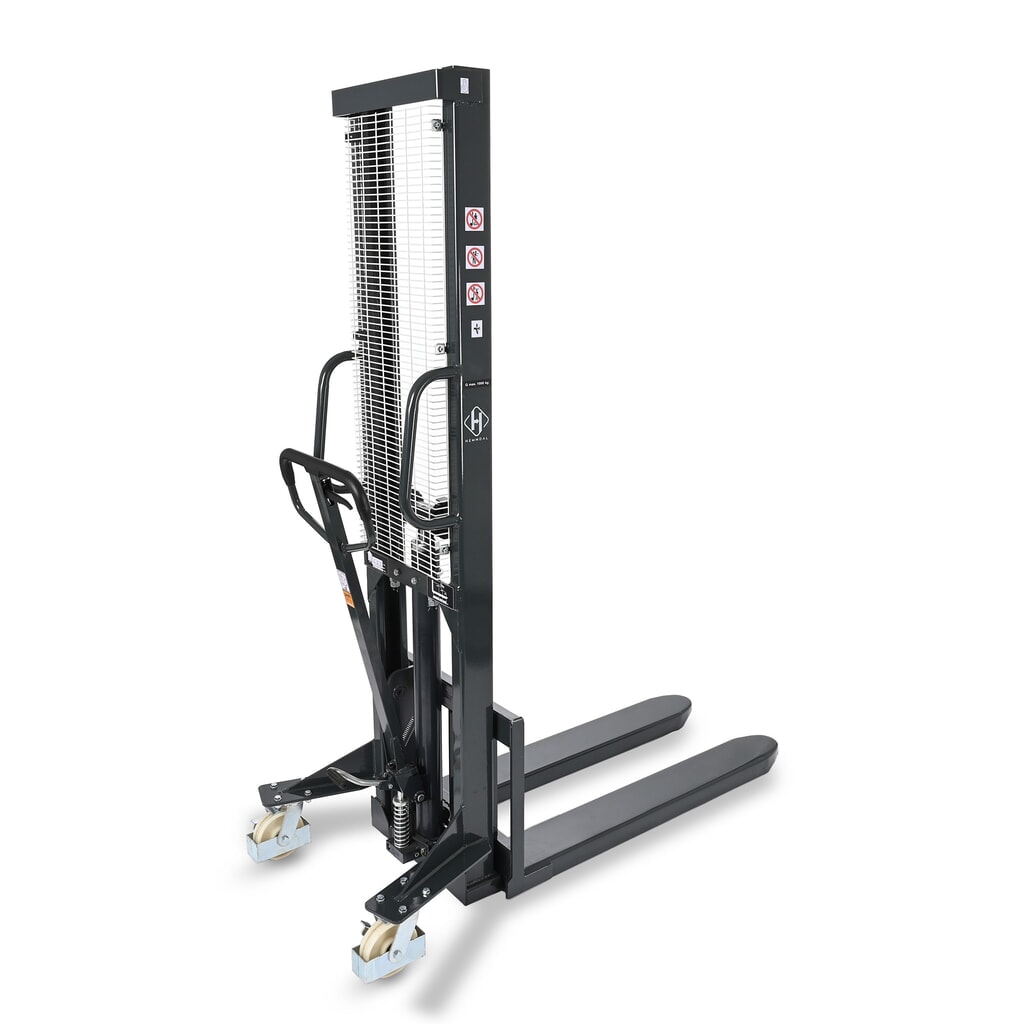

Hydraulik-Stapler
Die kompakten und wendigen hydraulischen Hochhubwagen sind speziell auf enge Lagergänge angepasst. Mit ihnen transportieren und stapeln Sie Lasten bis ca. 1500 kg. Das Verfahren des Hochhubwagens erfolgt rein manuell, die händische Hubarbeit wird durch hydraulische Zylinder unterstützt. Der hydraulische Hub ist stufenlos regulierbar. Mit diesen Hochhubwagen-Modellen können Sie Lasten über kürzere Distanzen transportieren und in bis zu 3 m Höhe einlagern. Im Video sehen Sie, wie ein Hydraulik-Stapler bedient wird und im Betrieb eingesetzt werden kann:
Vorteile | Nachteile | |
---|---|---|
|
|

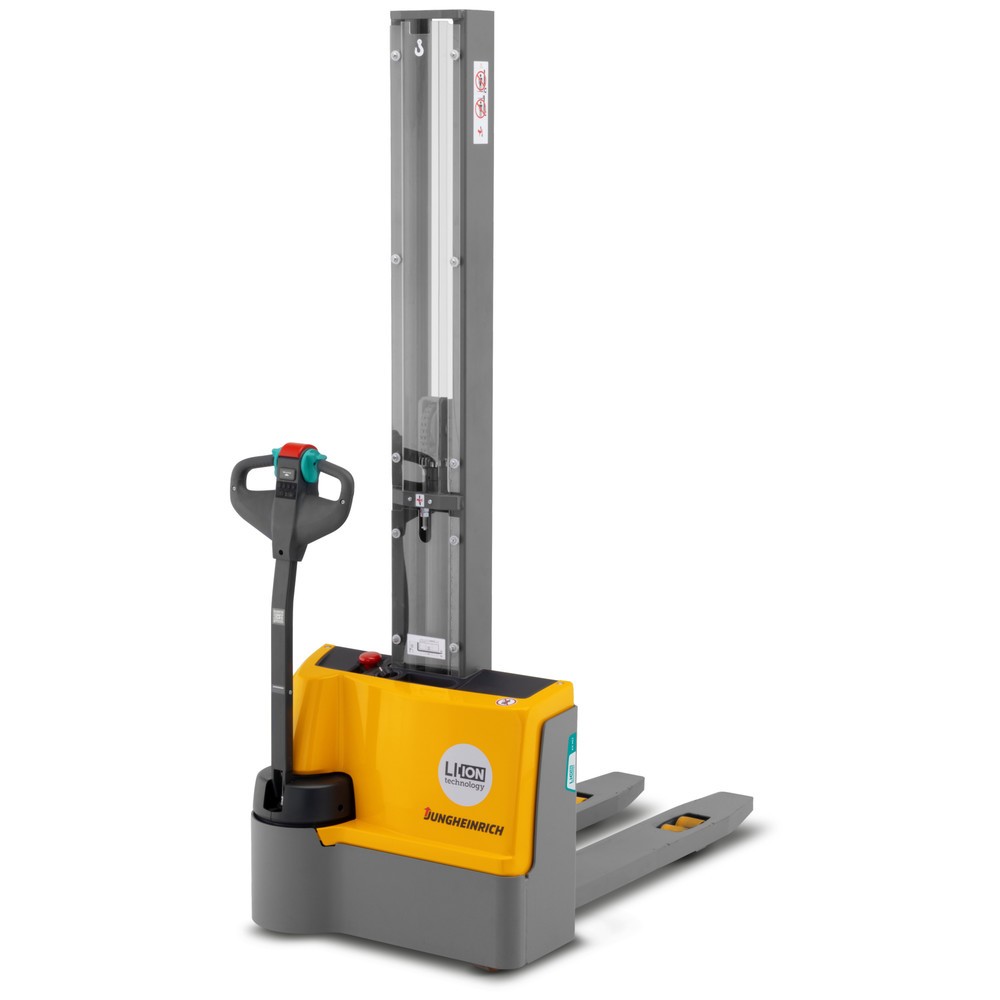

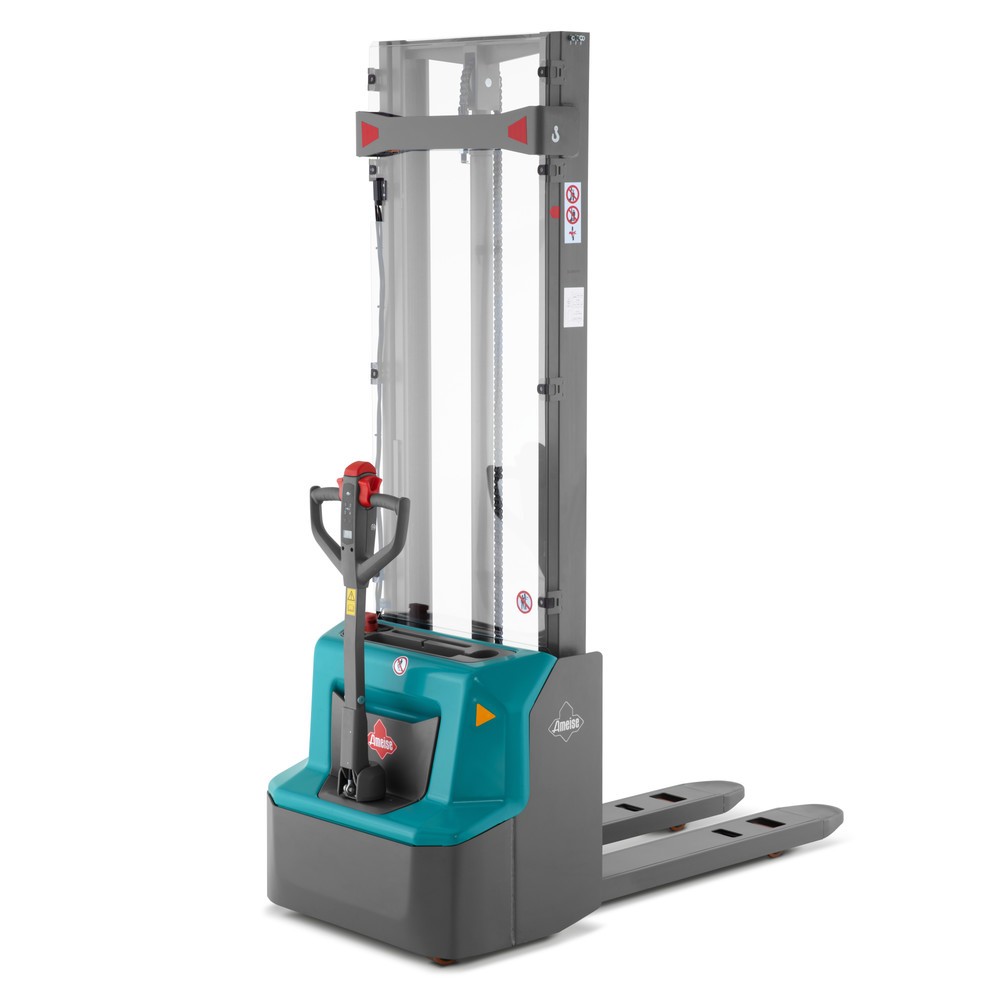

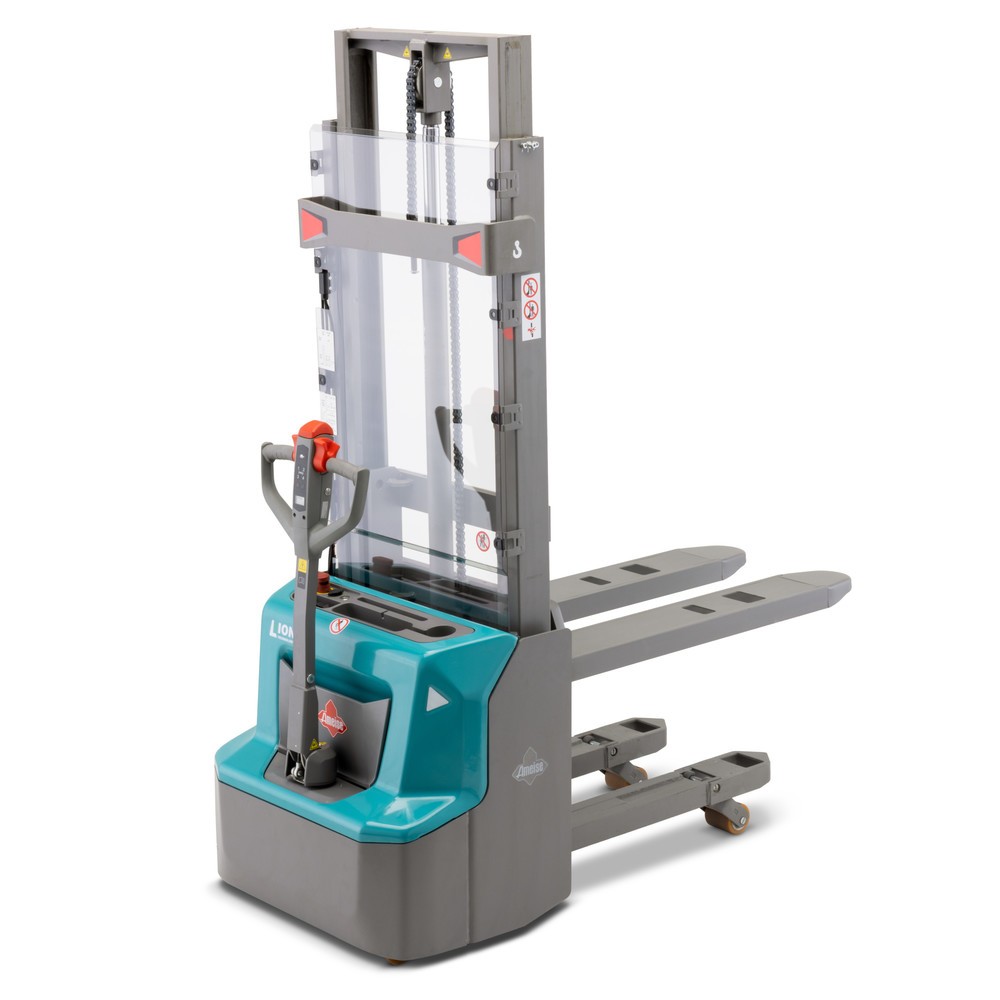

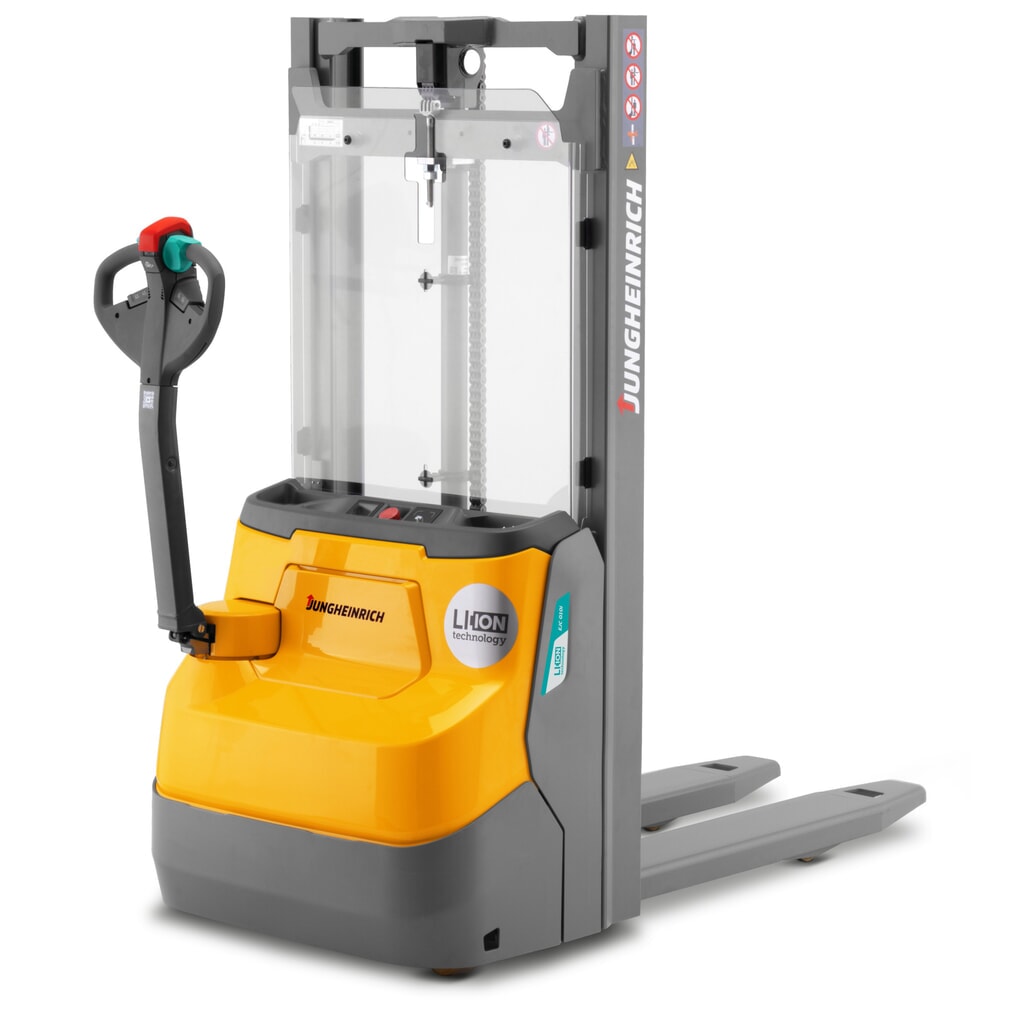

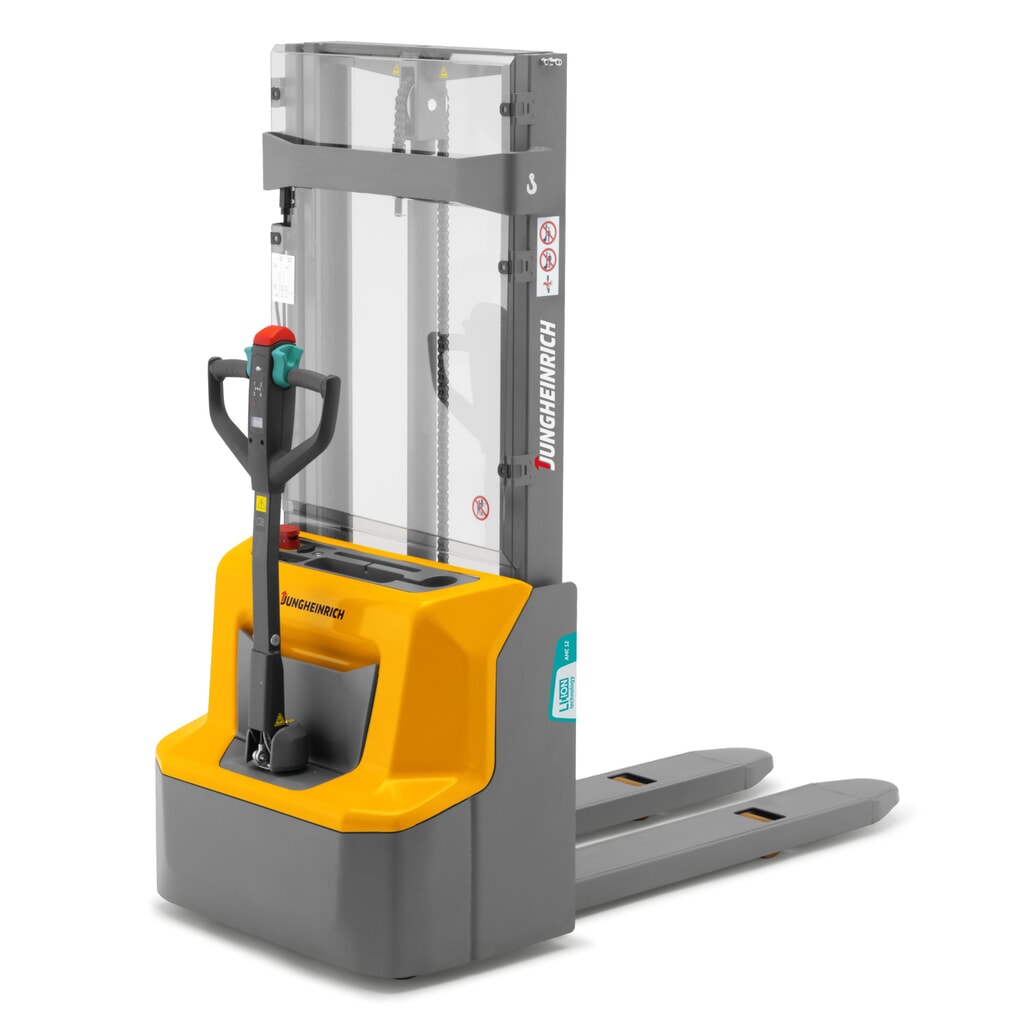

Elektro-Hochhubwagen
Sind Ihre täglichen Arbeitsanforderungen größer, die Transportwege länger oder die Arbeitsintervalle intensiver? Dann sind unsere elektrischen Hochhubwagen das Richtige für Sie. Aufgrund ihres Funktionsumfangs und ihrer Leistungsfähigkeit sind diese Stapler effizienter als manuelle Stapler. E-Hochhubwagen verfügen je nach Modell über einen oder zwei Motoren:
- Bei semi-elektrischen Modellen werden die Lasten mithilfe eines leistungsstarken Hubmotors in Höhen bis zu ca. 3570 mm ein- und ausgestapelt: Die aufwändige Pumparbeit an der Deichsel oder per Pedal entfällt.
- Vollelektrische Elektro-Stapler verfügen neben dem Hubmotor auch über einen elektrisch angetriebenen Fahrmotor: Dieser übernimmt auch die Vor- und Rückwärtsbewegung des Hochhubwagens. Damit transportieren Sie Lasten mühelos über längere Strecken im Lager.

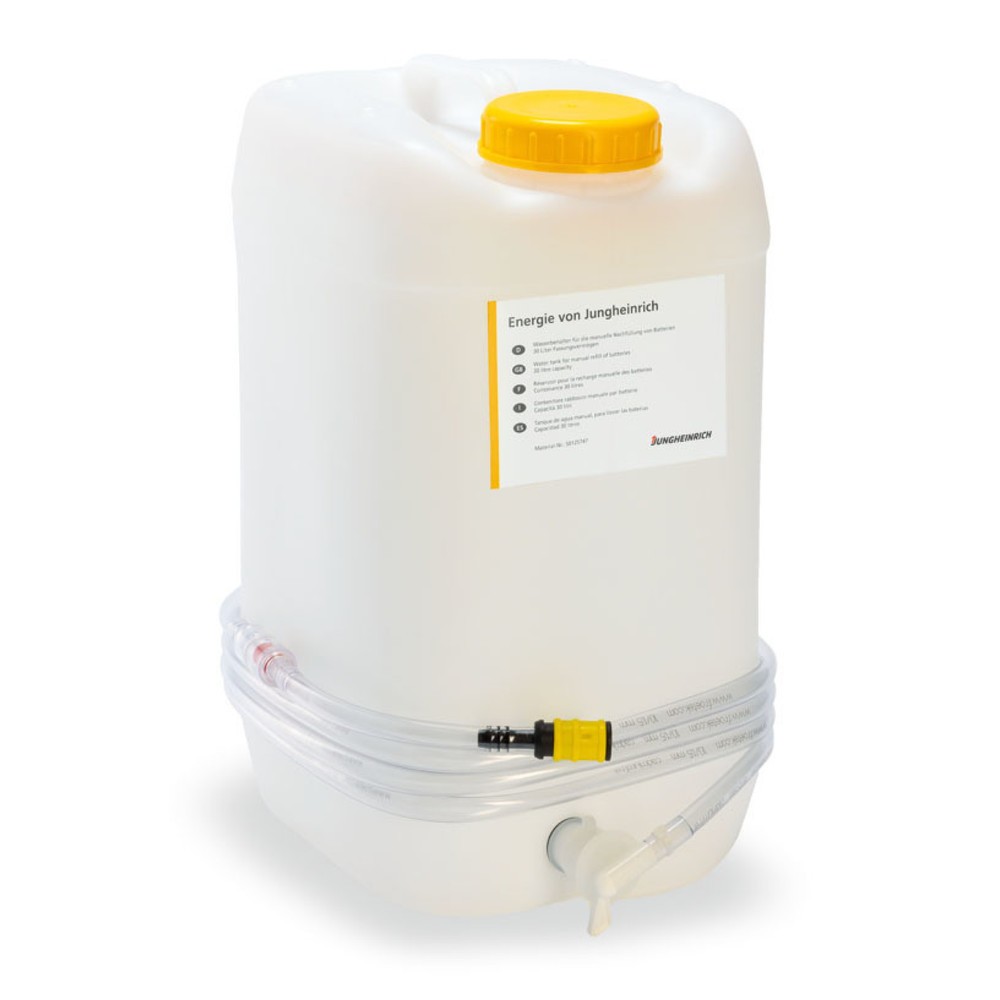

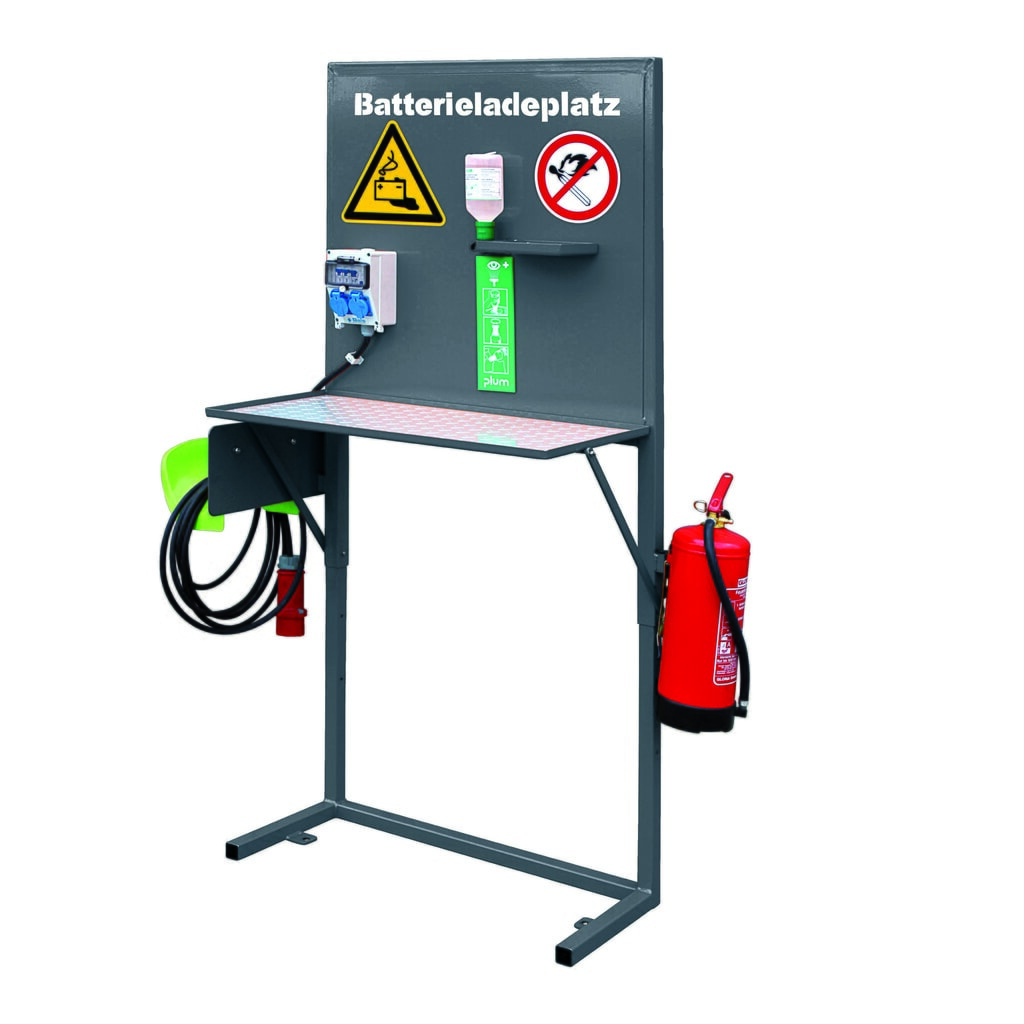

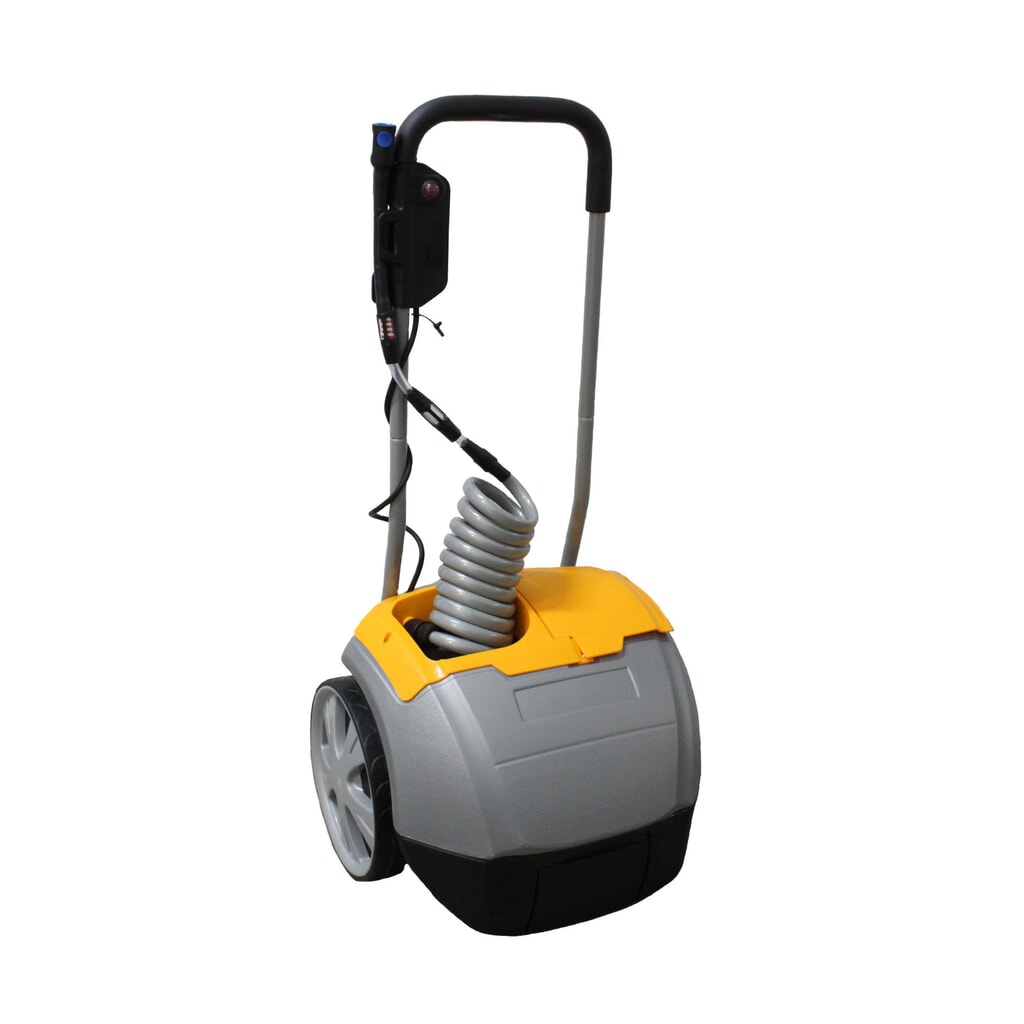

Beide Motoren werden über eine Batterie mit Energie versorgt. Die Einsatzdauer ist bei Elektro-Hochhubwagen von der Leistungsfähigkeit der Batterie abhängig, die regelmäßig geladen werden muss. Falls eine Blei-Säure-Batterie die Energiequelle des E-Hochhubwagens ist, muss zudem regelmäßig demineralisiertes Wasser nachgefüllt werden.
Vorteile | Nachteile | |
---|---|---|
|
|
4. Hochhubwagen neu oder gebraucht kaufen?
Ein Hochhubwagen unterstützt beim Ein- und Ausstapeln von Waren sowie beim Transport von palettierten Gütern. Das macht das Flurförderzeug zu einem vielseitigen Arbeitsgerät – für viele Jahre. Dennoch ist der Neukauf eines Hochhubwagens mitunter kostenintensiv. Aus diesem Grund bieten wir auch gebrauchte Hochhubwagen in Top-Qualität an:
Beschaffungsoptionen | Details und Vorteile | geeignet für |
---|---|---|
Neuware |
|
|
Gebraucht-Hochhubwagen |
|
|
5. FAQ zu Hochhubwagen
Im Gegensatz zu Gabelstaplern benötigen Hochhubwagen kein Gegengewicht, da sich der Lastschwerpunkt innerhalb der Gabelkonstruktion befindet. Das macht sie im Arbeitseinsatz sehr wendig und erlaubt auch den Einsatz in Lagergängen mit geringer Arbeitsgangbreite.
Sobald Sie mit einem Hochhubwagen Lasten transportieren, sollten Sie als Mitgänger immer auf sich eigenständig bewegende oder kippende Güter achten: Dies ist besonders wichtig, wenn Sie mit den Geräten über Bodenunebenheiten oder durch Kurven fahren. Sie sind jederzeit als Maschinenführer verantwortlich, Unfälle mit anderen Personen zu vermeiden. Ebenso müssen Sie die Standsicherheit des Gerätes gewährleisten, bevor Lasten gehoben oder gesenkt werden. Denken Sie auch daran, das Flurförderzeug niemals zu überladen.
Handelt es sich bei Ihrem Hochhubwagen um ein Mitgänger-Gerät, benötigen Sie keinen Stapler-Führerschein. Gemäß § 4 UVV und § 7 Abs. 2 der DGUV Vorschrift 68 „Flurförderzeuge“ muss der Arbeitgeber allerdings jeden Mitarbeiter, der mit dem Flurförderzeug arbeiten wird, zum Arbeitsschutz und über Sicherheitsaspekte schulen. Alle Bediener haben durch die betriebsspezifische Unterweisung die Möglichkeit, den richtigen Umgang mit einem Hochhubwagen zu erlernen und alle Sicherheitsvorschriften anwenden zu können.
Eine Ausnahme stellen Stapler dar, die eine Mitfahr-Gelegenheit haben, zum Beispiel in Form einer klappbaren Plattform: Sobald diese Flurförderzeuge schneller als 6 km/h fahren, ist ein Staplerschein erforderlich.
Um Arbeitsunfälle zu vermeiden, sind alle Bediener eines Hochhubwagens angehalten, vor Beginn der Arbeit das Gerät zu kontrollieren: Die Sichtkontrolle umfasst das Bremssystem, die Hubvorrichtung, Räder und Elektrik. Des Weiteren sollten Sie darauf achten, dass sich die Deichsel einwandfrei in alle Richtungen bewegen lässt. Auch stellen ausgetretene Flüssigkeiten ein Warnzeichen für einen Defekt dar.

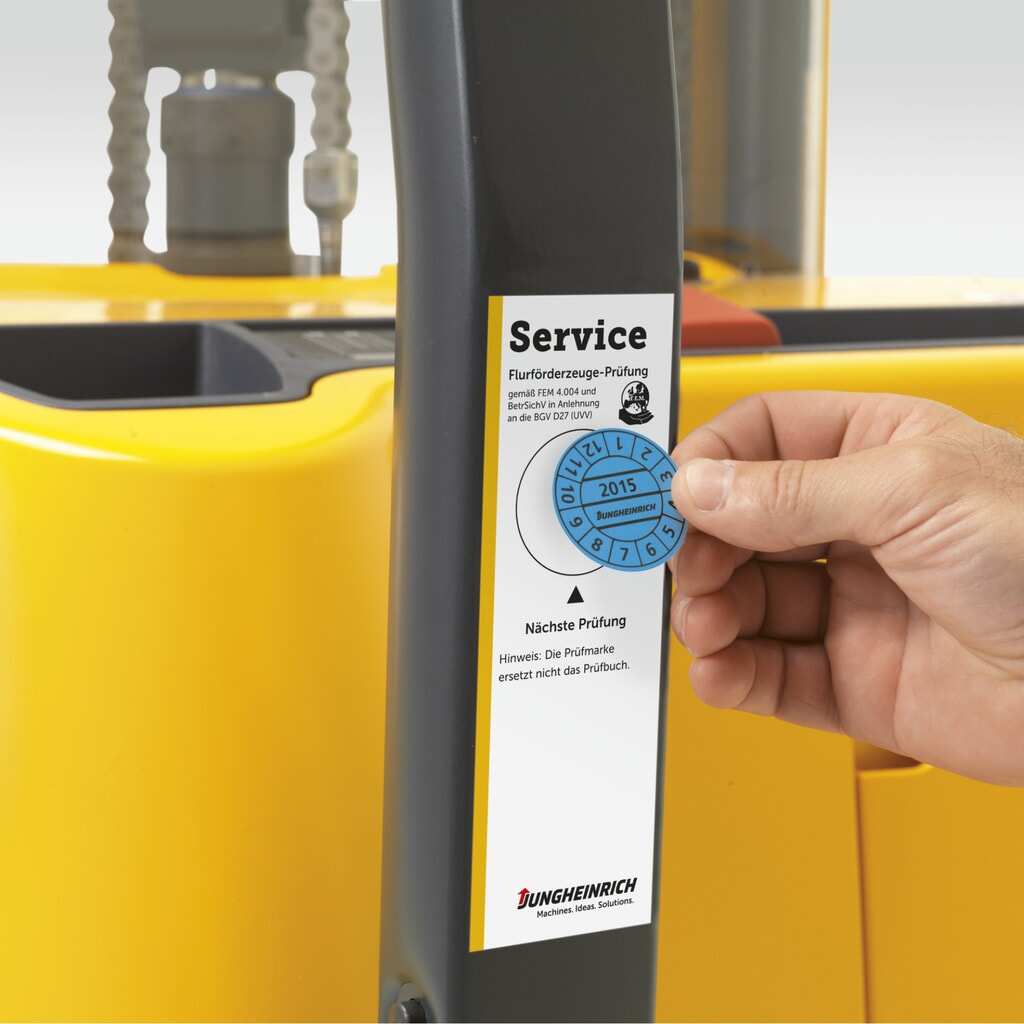

Zur Sichtprüfung kommt die mindestens einmal im Jahr durchzuführende FEM-Prüfung nach DGUV und UVV hinzu. Es sind allerdings auch Kontrollen nach VDE möglich. Die Prüfungen richten sich dabei je nach der Art des Hochhubwagens und nach dessen Einsatzbereichen.
