So stellen Sie die passenden Röllchenbahnen für Ihren Bedarf zusammen

Röllchenbahnen sind optimal dazu geeignet, Güter mit einem Fördergewicht bis 35 kg in standsicheren Verpackungen wie Kartonagen und Lagerbehältern mit ebenem Unterboden zu transportieren. Dank ihrer flexibel gestaltbaren Streckenführung passen Sie die Röllchenbahnen auf Ihre Betriebseinrichtung und -anforderungen an und bedienen mit ihnen alle gewünschten Arbeitsbereiche. Daher kommen Röllchenbahnen vielseitig im Kommissionierbetrieb, in Versandabteilungen oder in produzierenden Betrieben zum Einsatz.

Ebenso wie Rollenbahnen nutzen auch die Röllchenbahnen die Schwerkraft zum Warentransport. Hierfür werden sie mit einem Gefälle bis 5 % aufgestellt, das die aufgelegten Güter auch über längere Streckenabschnitte zuverlässig bewegt. Für kurze Transportwege kann eine Röllchenbahn auch ohne Gefälle eingesetzt werden: Diese ermöglicht den Weitertransport von Waren per Handbetrieb. Für beide Transportoptionen ist kein zusätzlicher Bahnantrieb erforderlich.

Bei Jungheinrich PROFISHOP kaufen Sie die Röllchenbahnen mit Rollen aus Kunststoff oder Stahl und in verschiedenen Längen und Kurvenführungen.

1. Röllchenbahn nach Bahnentyp auswählen

Röllchenbahnen können vor allem für den Transport von kleinen und leichten Gütern eingesetzt werden. Möglich wird das durch die Anordnung der Rollen: Anders als bei Rollenbahnen mit parallel angeordneten Walzenrollen und einer Tragfähigkeit bis 150 kg, sind die Antriebseinheiten bei Röllchenbahnen versetzt als Scheiben im Gestellrahmen eingefasst. Dadurch verringert sich die Kontaktfläche zwischen Transportgut und Antriebsrolle – und damit auch der nötige Energieeinsatz zum Gütertransport.

Das gilt für alle drei Bahnentypen der Röllchenbahnen, die Sie bei Jungheinrich PROFISHOP bestellen. Je nach Fördergut, Streckenführung und Transportrichtung kann ein bestimmter Röllchenbahn-Typ jedoch zweckmäßiger sein. Bei uns wählen Sie aus diesen drei Varianten:

Röllchenbahn Eigenschaften Einsatzbereich

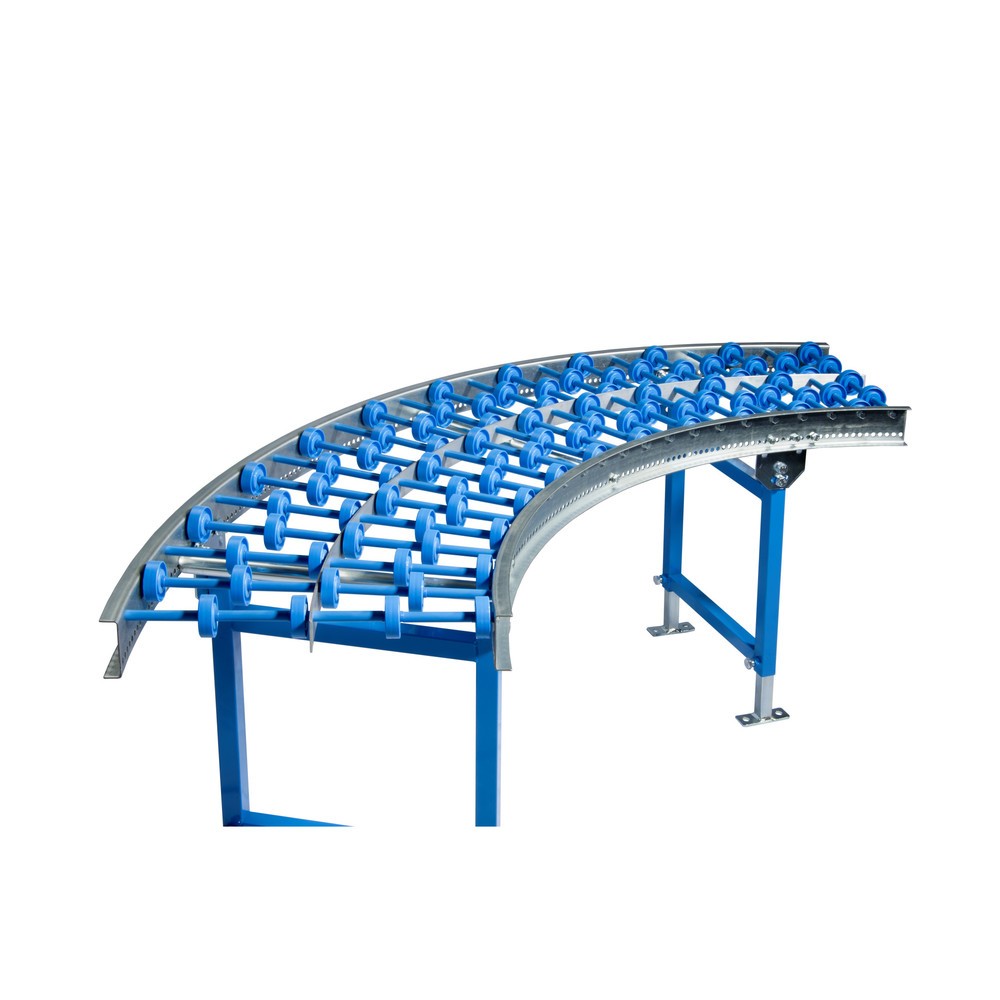

Leicht-Röllchenbahnen Leicht-Röllchenbahn, Kunststoffröllchen, 90° Kurve
  • mit Kunststoffröllchen: Tragkraft bis 25 kg
  • mit Stahlröllchen: Tragkraft bis 35 kg
  • mit 45°-Kurve, 90°-Kurve oder als gerade Elemente verfügbar
  • dank Bahnverbinder einfaches Koppeln der Elemente möglich
  • für den stationären Einsatz geeignet
  • für Förderstrecken mit gleichbleibender Länge
  • für den Warentransport in eine Richtung
Scheren-Röllchenbahnen Scheren-Röllchenbahn
  • mobil einsetzbar, da mit vier Lenkrollen ausgestattet
  • flexibel in der Höhe, im Gefälle und in der Streckenführung verstellbar
  • mit Stahlröllchen: Tragkraft bis 35 kg
  • mit Kunststoffröllchen: Tragkraft bis 25 kg
  • über Verbindungsstücke zu Packstraßen aufbaubar
  • optimal für flexible und wechselnde Streckenführungen
  • auch als temporäre Fördertechnik einsetzbar
  • für den Warentransport in eine Richtung
Allseiten-Röllchenbahnen Allseiten-Röllchenbahn
  • für Fördergewichte bis zu 30 kg
  • zusätzlich durch Mittelstege abgestützt: gewährleistet sicheren Quertransport
  • für den stationären Einsatz geeignet
  • ideal als Verbindungsstücke an T-Kreuzungen oder Sortier- und Verteilstellen
  • für den Warentransport in mehrere Richtungen

2. Röllchenbahnen als stationäre oder mobile Ausführungen

Unsere Röllchenbahnen sind vorwiegend als stationäre Varianten verfügbar. Für die Leicht- oder Allseiten-Röllchenbahnen ist dennoch keine Verankerung der Stützen am Boden erforderlich. Mit Durchgängen, Endanschlägen und Seitenführungen sowie mit Röllchenbahn-Kurven im Winkel von 45° bzw. 90° lassen sich Förderstrecken mit verschiedenen Längen und Verläufen aufbauen. Die höhenverstellbaren Stützen sorgen jederzeit für eine ergonomische Arbeitshöhe. Muss die Streckenführung geändert werden, ist bei den stationären Modellen eine Umbauzeit einzuplanen.

Für eine schnelle Anpassung der Streckenführung und die kurzfristige Bereitstellung einer Förderbahn an Arbeitsstationen sind die mobilen Scheren-Röllchenbahnen die bessere Wahl. Sie lassen sich in der Länge, in der Kurvenführung sowie in der Höhe flexibel an den Arbeitsort anpassen und über Lenkrollen umstandslos am benötigten Einsatzort bereitstellen.

3. Bahnbreite und -länge sowie weitere Parameter bei Röllchenbahnen berücksichtigen

Für einen sicheren und effizienten Warentransport muss die jeweilige Röllchenbahn auf das Fördergut abgestimmt sein. Dessen Länge, Breite und Gewicht bestimmen wesentlich die Abmessungen und weitere Parameter des jeweiligen Modells:

Auswahlparameter für Röllchenbahnen Details Optionen im Shop (modellabhängig)
Länge

Die Bahnlänge bemisst sich nach den Abständen der einzelnen Arbeitsstation voneinander. Durch das Aneinanderkoppeln mehrerer Bahnenstücke lässt sich die Röllchenbahn beliebig verlängern. Für einen ausreichenden Förderfluss muss die gesamte Förderstrecke über ein geeignetes Gefälle verfügen.

  • Leicht-Röllchenbahnen: bis 3 m
  • Scheren-Röllchenbahnen: variabel bis 4,40 m
  • Allseiten-Röllchenbahnen: bis 1,50 m
Breite

Die Bahnbreite sollte größer sein als die des Förderguts. Dennoch ist es möglich, kurzzeitig auch Güter zu befördern, die über die Einfassung der Röllchenbahn hinausragen. Für einen effizienten Transport sollte das Fördergut mindestens 200 mm breit sein.

  • Leicht-Röllchenbahnen: 300 mm bis 800 mm
  • Scheren-Röllchenbahnen: 300 mm bis 600 mm
  • Allseiten-Röllchenbahnen: 300 mm bis 800 mm
Tragfähigkeit

Die Tragfähigkeit wird als maximales Fördergewicht angegeben und bezieht sich gleichzeitig auf die maximale Tragkraft, die zwischen zwei Stützen auf die Röllchenbahnen aufgeladen werden kann. Je näher die Stützen zusammenstehen, desto mehr Gewicht darf insgesamt aufgelastet werden. In keinem Fall sollten die herstellerseitig angegebenen Belastungsgrenzen überschritten werden.

  • Leicht-Röllchenbahnen: Fördergewicht bis 35 kg, Tragkraft zwischen Stützen von 120 kg bis 175 kg
  • Scheren-Röllchenbahnen: Fördergewicht bis 35 kg, Tragkraft zwischen Stützen bis 100 kg
  • Allseiten-Röllchenbahnen: Fördergewicht bis 30 kg
Achsabstand

Der Achsabstand sollte sich immer nach dem Fördergut mit den kleinsten Abmessungen richten: Dieses muss in seiner Länge mindestens das Dreifache des Achsabstands der Röllchenbahn betragen. Das Fördergut sollte zu jedem Zeitpunkt mindestens auf drei Röllchen gleichzeitig aufliegen, damit der Warentransport gleichmäßig und mit der nötigen Geschwindigkeit abläuft.

  • Leicht-Röllchenbahnen: 50 mm bis 200 mm
  • Scheren-Röllchenbahnen: variabel von 32 mm bis 130 mm oder 65 mm bis 155 mm
  • Allseiten-Röllchenbahnen: 50 mm bis 200 mm
