Kettenzüge
Zum KaufberaterPremium-Qualität
Für den Dauereinsatz konzipiert
Starke Leistungsfähigkeit
Gute Qualität
Robuste Produkte für den täglichen Einsatz
Starke Leistungsfähigkeit

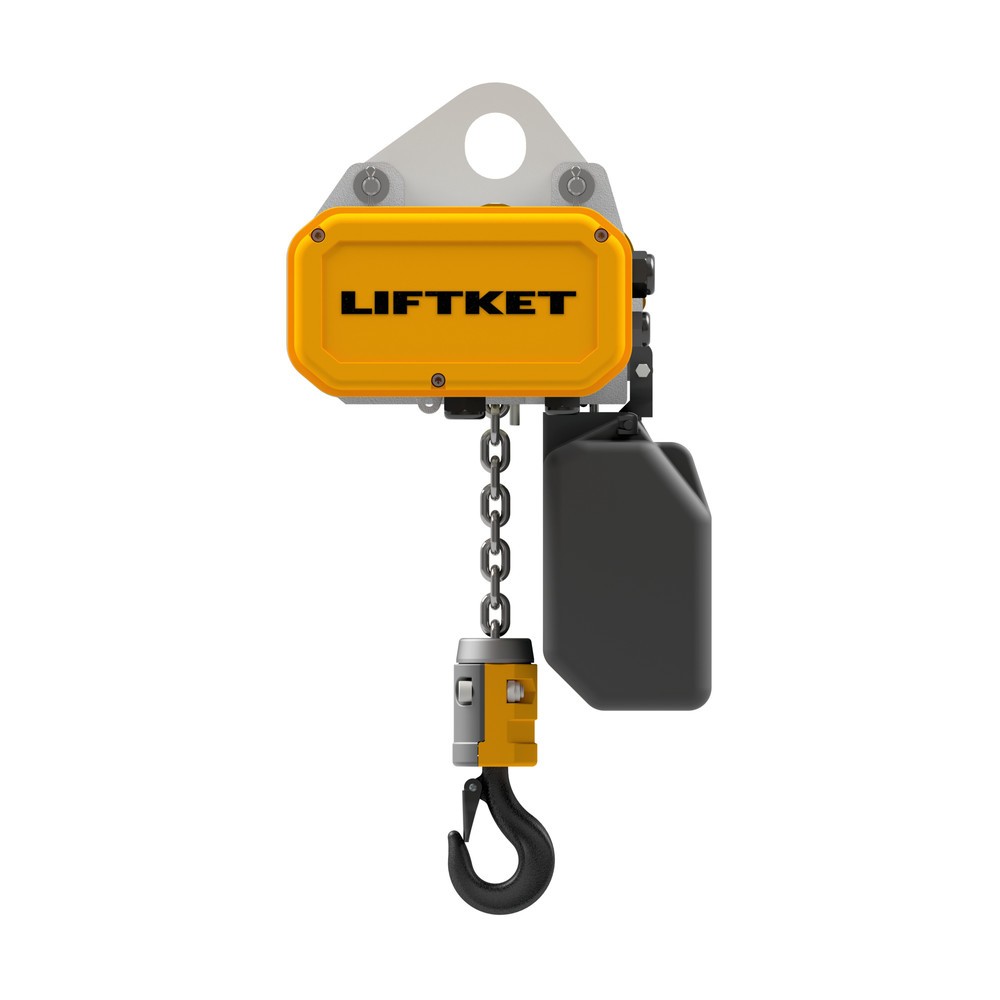

- Sanftanlauf ermöglicht ein genaues Positionieren
- Kompakte und modulare Bauart für erleichterte Installation
- 2 Geschwindigkeiten: Haupthubgeschwindigkeit / Feinhubgeschwindigkeit stufenlos regelbar
3 Arbeitstage
- Lasten an Trägern besonders betriebssicher und effizient befördern
- Einsträngig für schnellere Hubgeschwindigkeit
- Kompakte und modulare Bauart für erleichterte Installation
7 Arbeitstage
- Lasten an Trägern besonders betriebssicher und effizient befördern
- 2-strängig für hohe Tragkraft
- Kompakte und modulare Bauart für erleichterte Installation
7 Arbeitstage

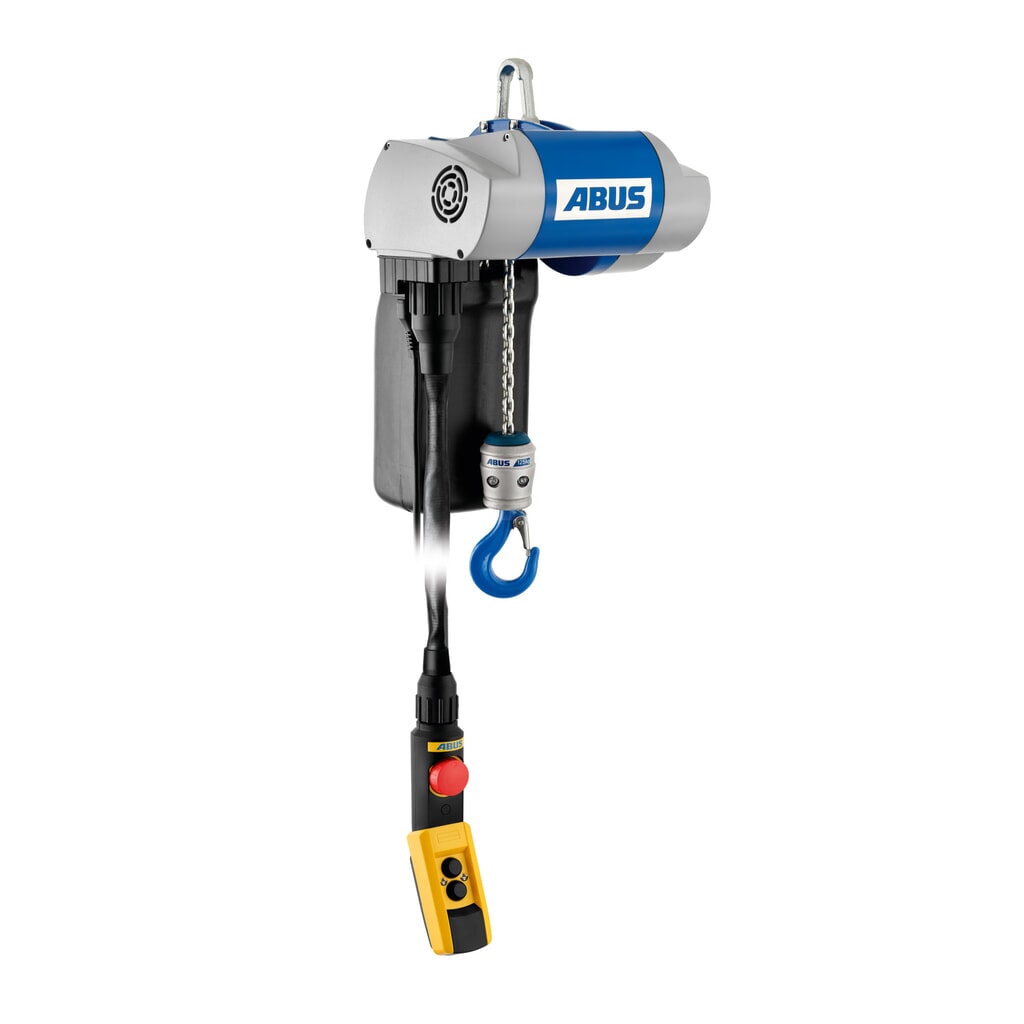

- Modellabhängig 125, 250 oder 500 kg Tragkraft
- Modularer Aufbau: austauschbare Komponenten
- Aufklappbarer und abnehmbarer Aufhängebügel
9 Arbeitstage
- Modellabhängig 125 oder 250 kg Tragkraft
- Aufklappbarer und abnehmbarer Aufhängebügel
- Betriebsspannung 1-Phase (Wechselstrom) 230 V / 50 Hz
9 Arbeitstage
- Modellabhängig 1.000 oder 2.000 kg Tragkraft
- Modularer Aufbau: austauschbare Komponenten
- Aufklappbarer und abnehmbarer Aufhängebügel
9 Arbeitstage
- Modellabhängig 500 oder 1.000 kg Tragkraft
- Modularer Aufbau: austauschbare Komponenten
- Aufklappbarer und abnehmbarer Aufhängebügel
9 Arbeitstage
- Modellabhängig 3.200 oder 4.000 kg Tragkraft
- Modularer Aufbau: austauschbare Komponenten
- Aufklappbarer und abnehmbarer Aufhängebügel
9 Arbeitstage
- Rotierende 360°-Handkettenführung ermöglicht die Anwendung aus allen Positionen
- Geschlossenes, robustes Stahlblechgehäuse mit 4 Stehbolzen für härteste Umgebungsbedingungen und den Einsatz im Freien
- Nahezu geschlossene Kettenführung und Getriebegruppe
3 Arbeitstage

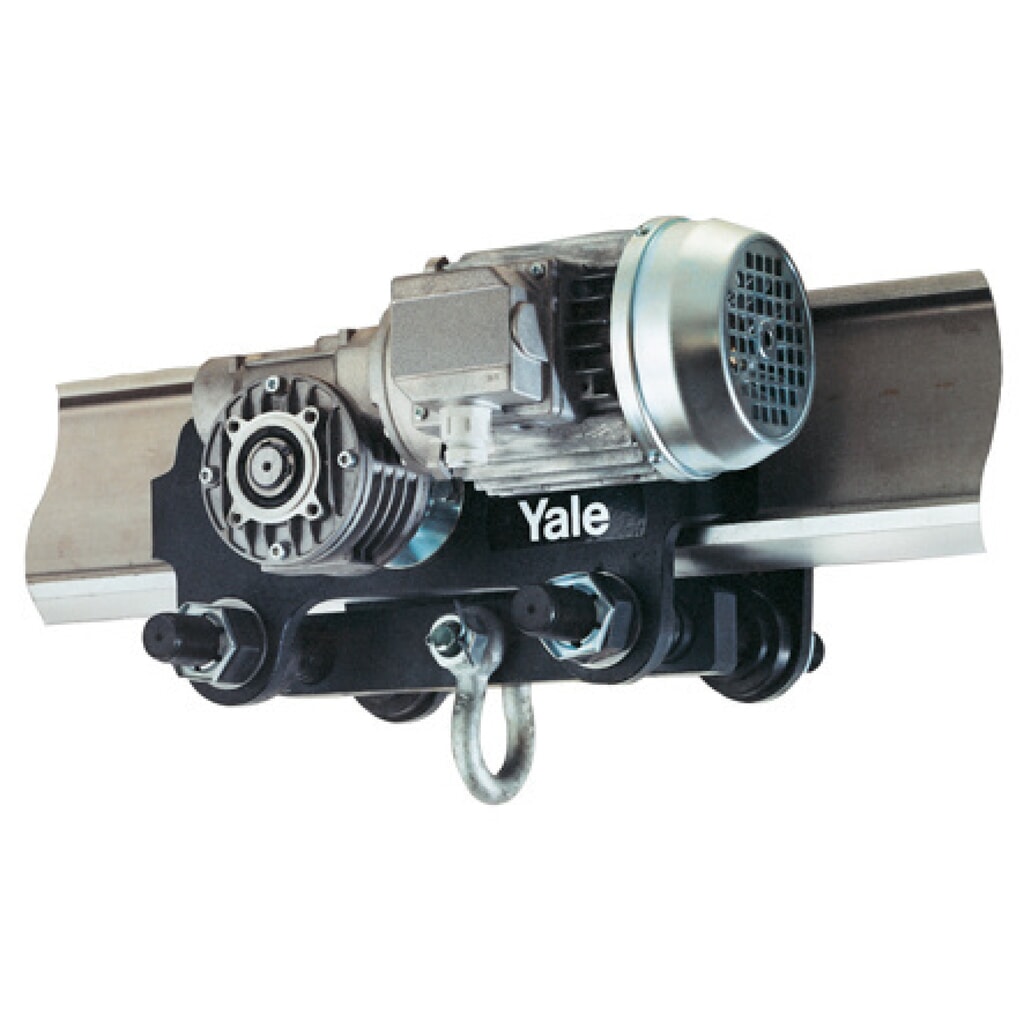

- Besonders empfehlenswert für Lasten über 1.000 kg, bei Transporten über längere Distanzen bzw. häufigem Einsatz
- Aufgrund der universellen Schäkelanbindung sind sie für nahezu alle Hebezeuge mit Traghaken verwendbar
- Eurospannung 400 V, 3 Phasen, 50 Hz
5 Arbeitstage

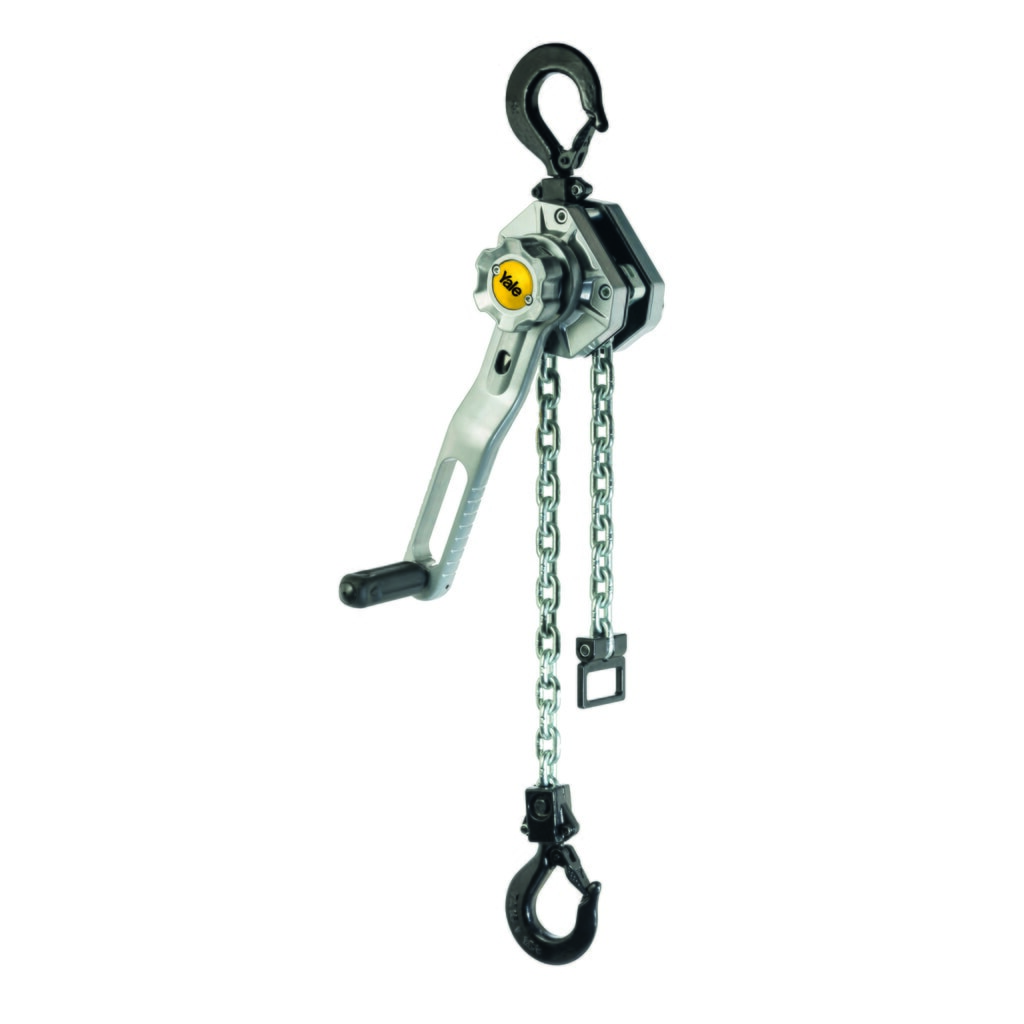

- Innovativer Handhebel mit integriertem Klappgriff
- Ergonomisches und sicherheitsförderndes Design
- Leichtes, hochfestes Aluminiumgehäuse mit Pulverbeschichtung
3 Arbeitstage
- Besonders empfehlenswert für Lasten über 1.000 kg, bei Transporten über längere Distanzen bzw. häufigem Einsatz
- Aufgrund der universellen Schäkelanbindung sind sie für nahezu alle Hebezeuge mit Traghaken verwendbar
- Eurospannung 400 V, 3 Phasen, 50 Hz
5 Arbeitstage
- Sehr niedriges Handfahrwerk für mehr Einsatzflexibilität
- Bewährtes und nahezu stufenloses Verstellsystem des Fahrwerks ermöglicht einfache und schnelle Montage durch Einstellmuttern
- Kippsicherung und Radbruchstützen sind serienmäßig
5 Arbeitstage
- Sehr niedriges Handfahrwerk für mehr Einsatzflexibilität
- Bewährtes und nahezu stufenloses Verstellsystem des Fahrwerks ermöglicht einfache und schnelle Montage durch Einstellmuttern
- Kippsicherung und Radbruchstützen sind serienmäßig
5 Arbeitstage

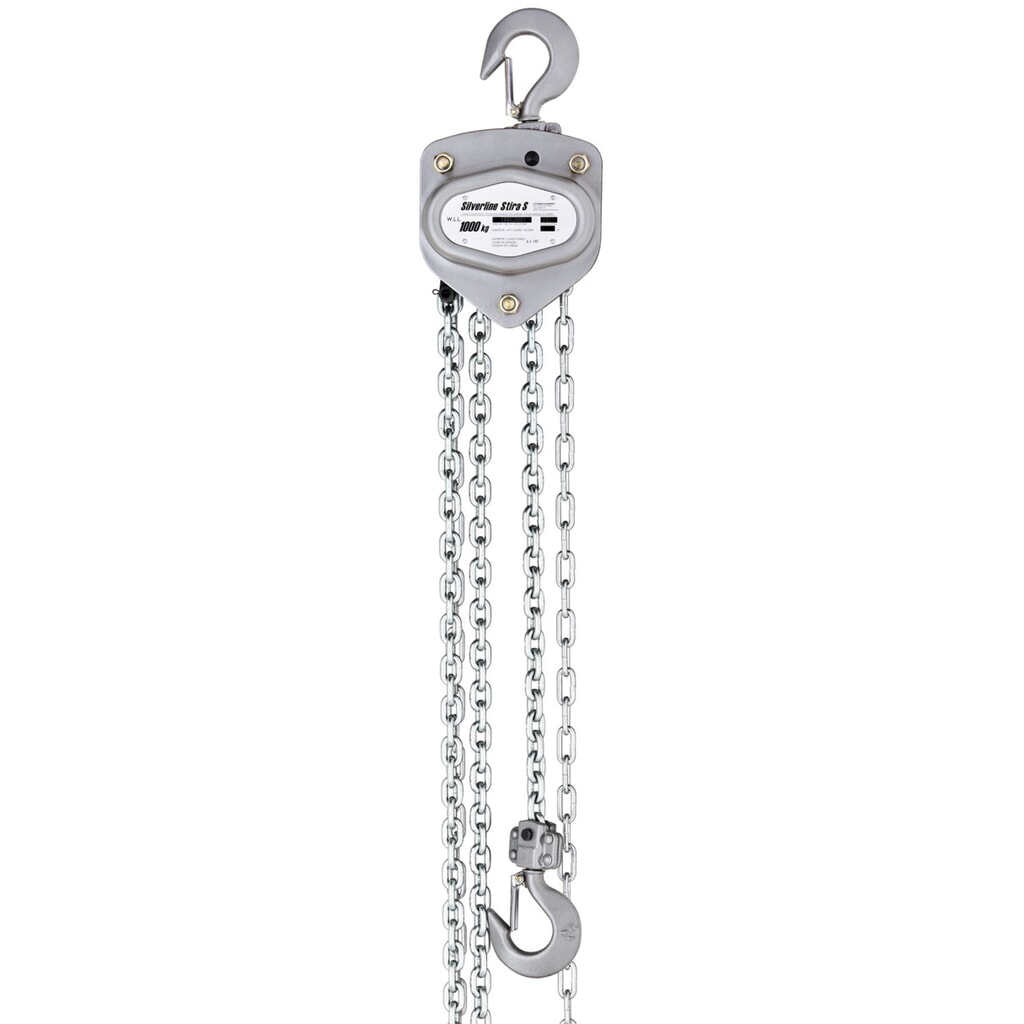

- Robustes Stahlblechgehäuse mit kombiniertem Handgriff/Standfuß
- Nahezu wartungsfrei
- Leicht und sicher handhabbar
3 Arbeitstage
- Dank robuster Bauweise oft anwendbar
- Integrierter Betriebsendschalter für höchste und tiefste Hakenstellung für deutlich längere Haltbarkeit von Rutschkupplung, Motor und Getriebe
- Von außen einstellbare Sicherheitsrutschkupplung gewährleistet durch ihre Anordnung eine ununterbrochene Verbindung zwischen Last und Bremse
5 Arbeitstage
- Dank robuster Bauweise oft nutzbar
- Integrierter Betriebsendschalter für höchste und tiefste Hakenstellung für deutlich längere Haltbarkeit von Rutschkupplung, Motor und Getriebe
- Von außen einstellbare Sicherheitsrutschkupplung gewährleistet durch ihre Anordnung eine ununterbrochene Verbindung zwischen Last und Bremse
5 Arbeitstage

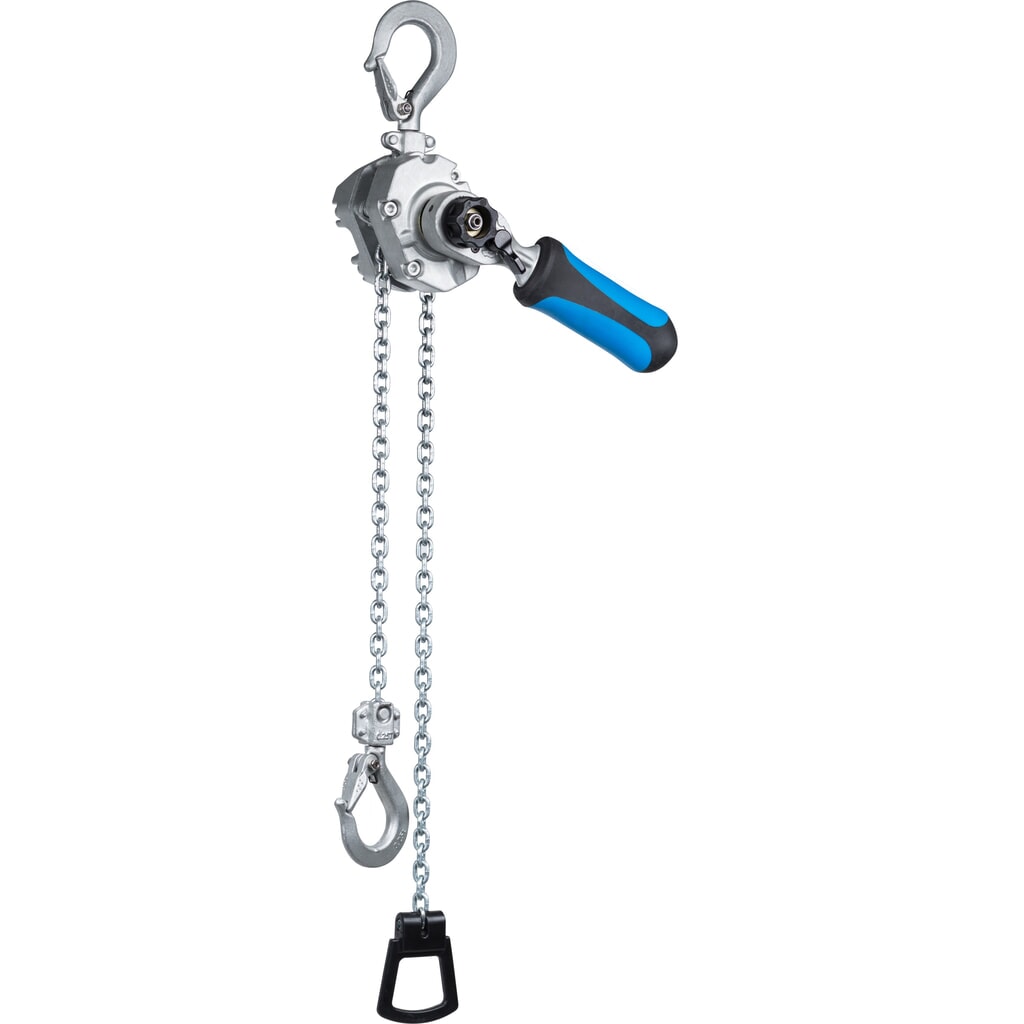

- Tragbares Werkzeug zum Ziehen, Heben, Senken, Spannen und Sichern über große Entfernungen
- Gehäuse aus hochfester Aluminiumlegierung
- Geringes Eigengewicht
3 Arbeitstage
- Hebelzug mit geschlossenem Gehäuse
- Handhebel und Handrad aus hochfester Aluminiumlegierung und mit geringem Eigengewicht
- Präzise Nadellagerung für leichtes Arbeiten
3 Arbeitstage
- Tragbares Werkzeug zum Ziehen, Heben, Senken, Spannen und Sichern über große Entfernungen
- Gehäuse aus hochfester Aluminiumlegierung
- Geringes Eigengewicht
3 Arbeitstage

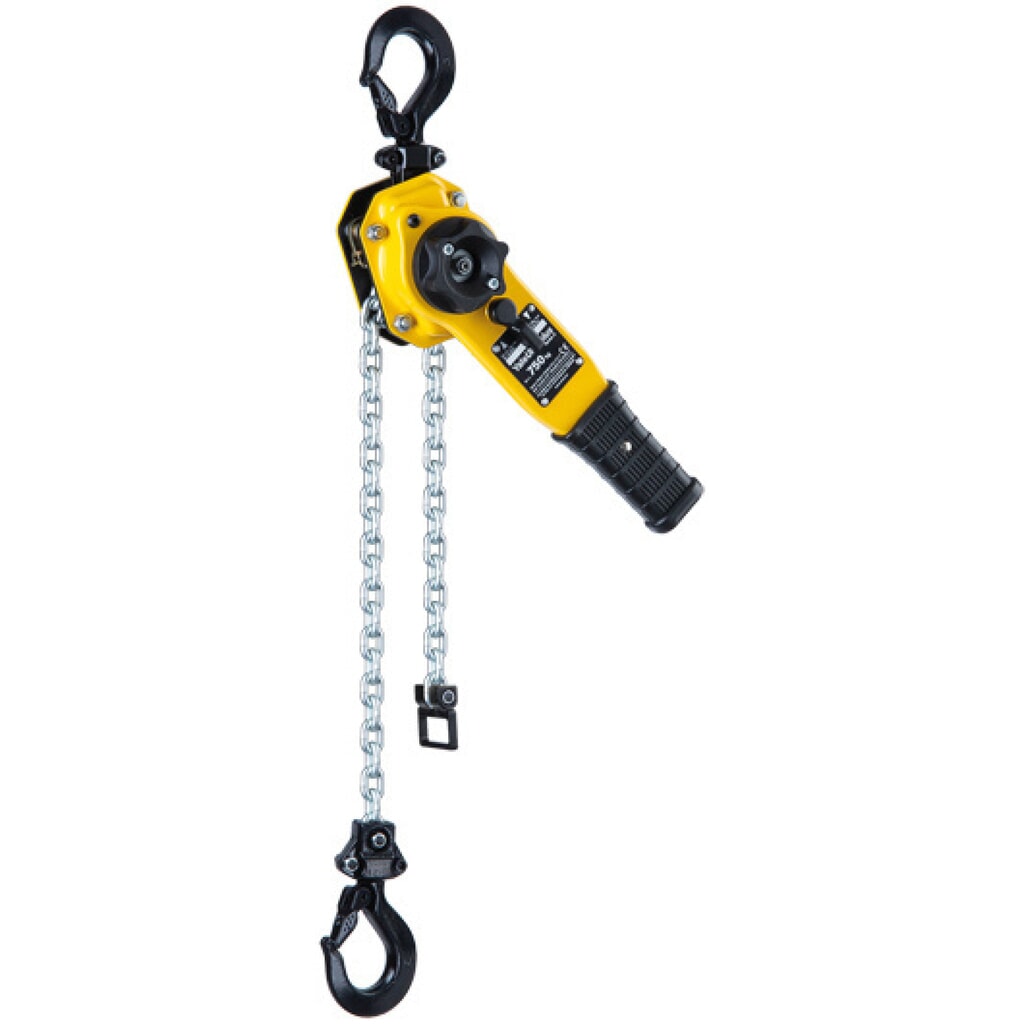

- Mit Freischalthebel für schnelles Durchziehen
- Robust, handlich und leicht
- Geschlossenes Aluminium-Druckgussgehäuse
5 Arbeitstage
- Robuste Stahlblech-Konstruktion
- Galvanisierte, korrosionsgeschützte Schrauben und Muttern für Außeneinsatz
- Stahlblech-Handhebel mit Gummigriff
5 Arbeitstage
- Lässt sich mit Akku-Schraubendreher antreiben
- Vollständig korrosionsgeschützt
- Mit geschlossenem Gehäuse als Schmutz- und Staubschutz
5 Arbeitstage

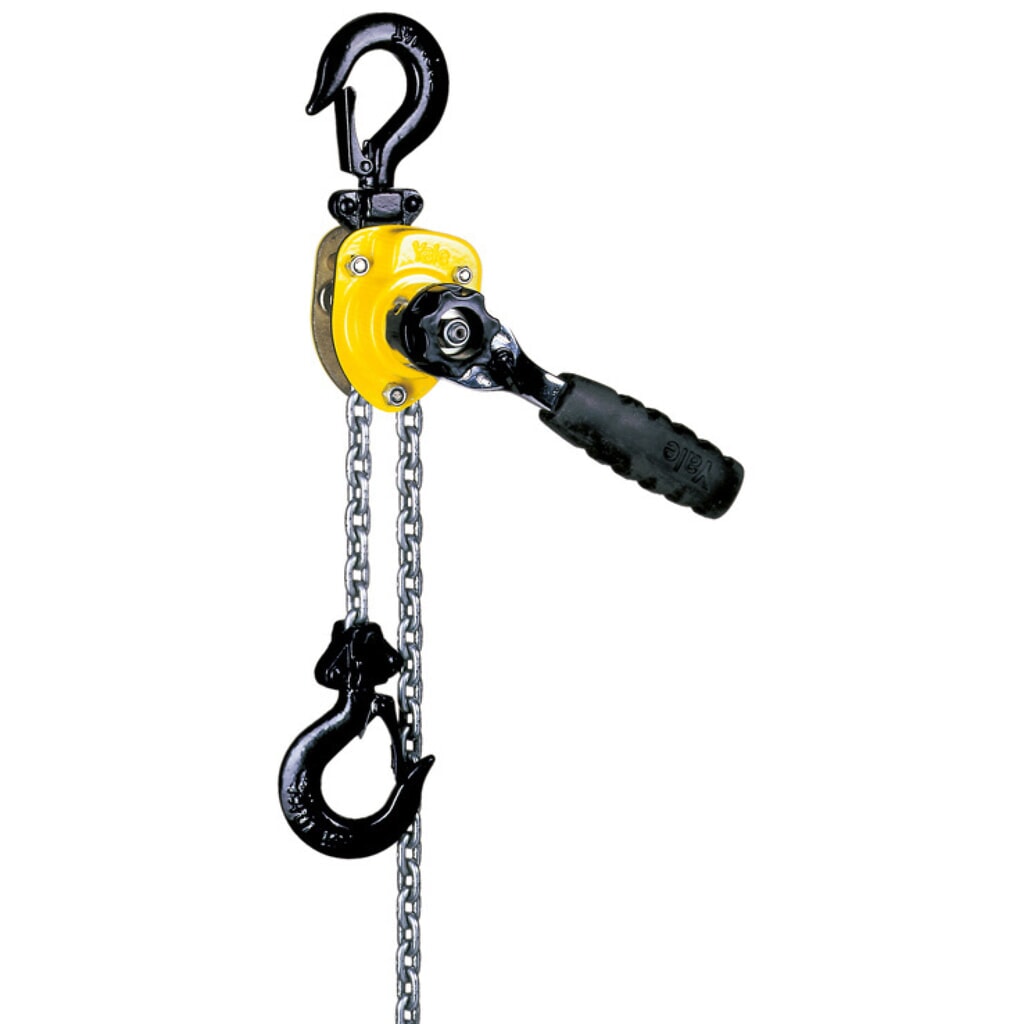

- Extra klein und leicht für den professionellen Einsatz im Kleinlastbereich
- Gekapselte Konstruktion schützt Innenliegendes vor Staub und Feuchtigkeit
- Geschmiedete Trag- und Lasthaken aus alterungsbeständigem, hochlegiertem Vergütungsstahl (öffnet sich bei Überlastung ohne zu brechen)
3 Arbeitstage
So finden Sie die passenden Kettenzüge
Kettenzüge sind praktische Hebezeuge für den vertikalen Lastentransport und können in vielen Betriebsbereichen zum Einsatz kommen. Sie punkten vor allem beim Transport von großvolumigen Einzelgütern wie z. B. Motorblöcken, Maschinen oder Montagewerkzeugen oder dort, wo Lasten regelmäßig an einer Stelle in die Höhe gehoben werden müssen. Bei beengten Platzverhältnissen oder für Anwendungsfälle, bei denen der Einsatz von Hochhubwagen oder Staplern nicht möglich oder sinnvoll ist, können Kettenzüge ebenfalls praktische Alternativen für den vertikalen Lastentransport sein.
Die vielseitigen Hilfsmittel funktionieren dabei denkbar einfach, indem sie sich das Prinzip der Hebelkraft zunutze machen. Dazu werden die Kettenzüge an einen Deckenträger oder Kran angebracht. Über Umlenkrollen und Zahnräder wird die Zugkraft auf die zu hebende Last übertragen und kann dank des Übersetzungsverhältnisses um ein Vielfaches verstärkt werden.
Je nach Kettenzug-Ausführung kann die Zugkraft entweder manuell durch Hebel oder Ratsche (bei Hebel- und Handkettenzügen) oder elektrisch durch einen Zugmotor (bei Elektrokettenzügen) erzeugt werden.
Ob ABUS-Kettenzug, ein Modell von Dolezych oder ein Kettenzug von LIFTKET: Bei Jungheinrich PROFISHOP sind die hochwertigen Kettenzüge von Premiummarken und in vielen verschiedenen Ausführungen erhältlich.
1. Kettenzüge nach Antriebsart auswählen
Kettenzüge unterscheiden sich zuallererst in der Art, wie die Zugkraft erzeugt wird, die auf die Hebelkonstruktion einwirkt. Das ist manuell durch Muskelkraft oder aber elektrisch möglich. Beide Varianten bieten jeweils unterschiedliche Vor- und Nachteile und eignen sich für spezifische Einsatzzwecke:
Ausführung | Hebel- und Handkettenzüge | Elektrokettenzüge |
---|---|---|
Funktionsweise |
|
|
Varianten im Shop |
|
|
Aufhängung |
|
|
Vorteile |
|
|
Einsatzbereich |
|
|
2. Kettenzüge mit passender Tragfähigkeit kaufen
Hinsichtlich der Tragfähigkeit unterscheiden sich Hand- und Elektrokettenzügen kaum. Für beide Varianten bieten wir Modelle, die Lasten bis 5000 kg heben können. Einzelne Ausführungen unserer Hebel- und Handkettenzüge können sogar mit bis zu 6400 kg belastet werden.
Um Lastgewichte ab 2000 kg sicher zu heben, verfügen unsere Kettenzüge mit dieser Tragkraft oft über zwei Laststränge. Der Lasthaken ist hier an zwei parallellaufenden Ketten, anstatt lediglich an einer angebracht. Das erhöht die Stabilität und die Sicherheit des Systems, da durch eine Gewichtverteilung auf zwei Träger lastbedingte Schwingungen gedämpft werden. Die maximale Tragfähigkeit darf aus Sicherheitsgründen niemals überschritten werden.
3. Hubhöhe und Geschwindigkeit des Kettenzugs festlegen
Neben der Tragfähigkeit des Kettenzugs aus Stahl, ist auch die maximale Hubhöhe für einen sicheren Einsatz wichtig. Wie hoch diese ausfallen sollte, hängt davon ab, wo die Kettenzüge angebracht und für welche Aufgaben das Hebezeug eingesetzt werden soll. Für Hebearbeiten aus Baugruben oder Untergeschossen wird beispielsweise eine andere Hubhöhe benötigt, als wenn Sie Motorblöcke in aufgebockte Maschinen auf Fertigungsstraßen einsetzen.
Bitte beachten Sie: Für einen sicheren und effizienten Einsatz von Kettenzügen muss der Haken immer mindestens den Boden erreichen und darf nicht über diesem schweben.
Bei Elektrokettenzügen können Sie zudem die Hubgeschwindigkeit entlang der gesamten Hubhöhe regulieren. Alle Modelle verfügen dazu mindestens über einen Haupthub, der die Last mit größerer Geschwindigkeit hebt und absenkt. Ausführungen mit integriertem Feinhub können eine Position zusätzlich präzise angefahren oder die Last schonend absetzen.
4. FAQ zu Kettenzügen
Für eine sichere Arbeitsweise müssen Kettenzüge die Vorgaben aus der DGUV 54/55 „Winden, Hub- und Zuggeräte“ erfüllen. Dementsprechend müssen sich die Kettenzüge jederzeit in einem einwandfreien Zustand befinden, der frei von Mängeln ist. Dies sollte regelmäßig überprüft werden. Wichtig ist außerdem, dass für Hubaufgaben stets der korrekte Kettenzug mit passender Tragfähigkeit und Hubhöhe eingesetzt wird. Verantwortlich für die Einhaltung der Vorschrift sind Arbeitgebende bzw. Betriebsführende.
Im Rahmen der Vorgaben aus der DGUV 54/55 müssen Kettenzüge regelmäßig geprüft werden. Dazu gehört die tägliche Prüfung durch die bedienende Person, sowie eine jährliche Überprüfung durch eine sachverständige Person. Bei der täglichen Sichtprüfung müssen Kette, Haken und Verschraubungen auf Mängel und Verschleiß geprüft werden sowie die Funktionstüchtigkeit der Sperrklinke sichergestellt sein. Stellen Sie einen Mangel fest, darf der Kettenzug nicht verwendet werden.
Kettenzüge sind zwar wartungsarm, jedoch nicht wartungsfrei. Je nach Herstellerangaben sollten Sie den Kettenzug deshalb in regelmäßigen Abständen selbst oder von einer Fachkraft warten lassen. Wartungsarbeiten umfassen beispielsweise das Fetten der Kette und anderer beweglicher Teile.
