Leicht-Rollenbahnen
Zum Kaufberater- Kunststoff-Rollen für Stückgüter bis 25 kg
- Für alle Bodenarten der Güter geeignet
- Tragkraft der Rollenbahn variierbar
29 Arbeitstage
- Für Förder- und Lagertechnik
- Durchlaufregale
- Rollen aus Stahl mit Spurkranz
17 Arbeitstage
- Tragrollen aus verzinktem Stahl, belastbar bis 40 kg
- Lieferung inklusive Bahnverbinder
- Beliebig erweiterbar und mit anderen Rollenbahn-Typen kombinierbar
29 Arbeitstage

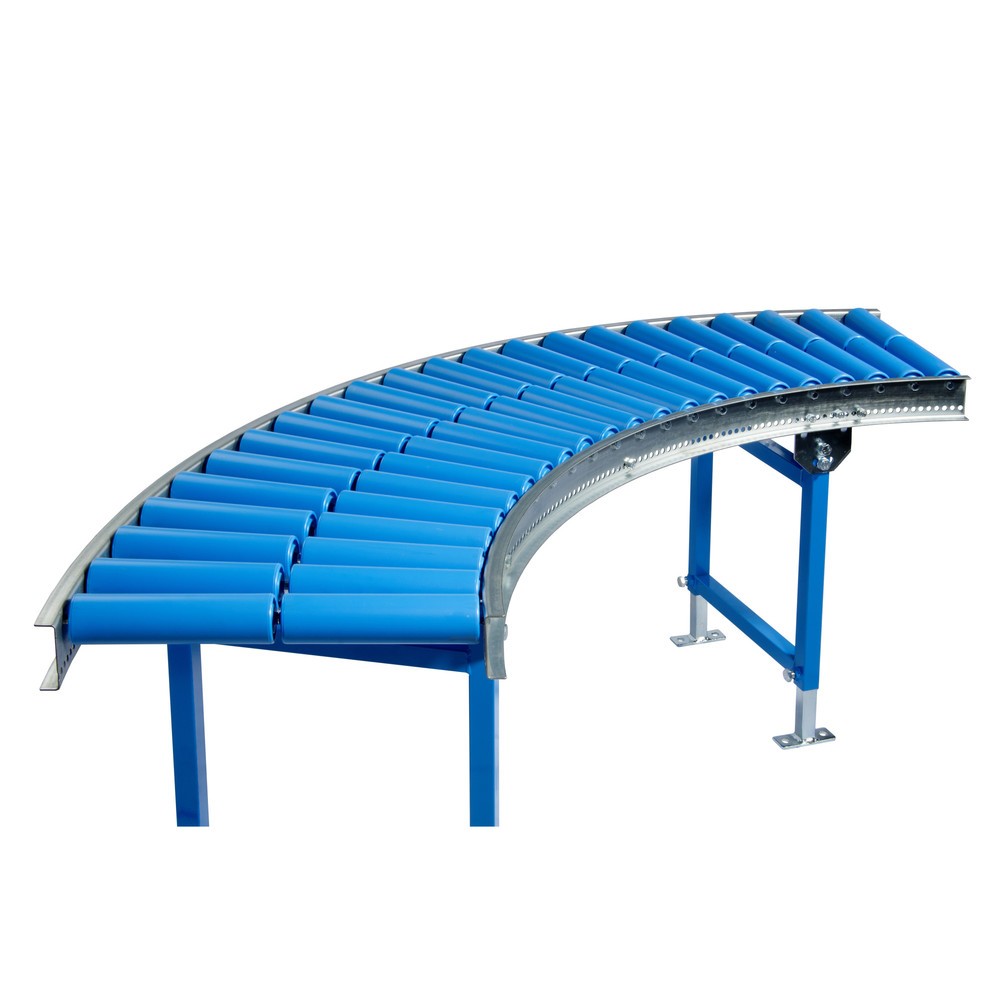

- Kurvenelement für Leicht-Rollenbahn mit 45°
- Antrieb durch leichtes Gefälle von 2 bis 5 %
- Für eine Vielzahl von Fördergütern und Materialien geeignet
29 Arbeitstage
- Kurvenelement für Leicht-Rollenbahn mit 90°
- Antrieb durch leichtes Gefälle von 2 bis 5 %
- Für eine Vielzahl von Fördergütern und Materialien geeignet
29 Arbeitstage
- Kurvenelement für Leicht-Rollenbahn mit 45°
- Antrieb durch leichtes Gefälle von 2 bis 5 %
- Für eine Vielzahl von Fördergütern und Materialien geeignet
29 Arbeitstage
- Kurvenelement für Leicht-Rollenbahn mit 90°
- Antrieb durch leichtes Gefälle von 2 bis 5 %
- Für eine Vielzahl von Fördergütern und Materialien geeignet
29 Arbeitstage
- Endanschlag für Klein- und Leichtrollenbahnen
- Abklappbar
- Erleichtert das Manövrieren der Bahnen
29 Arbeitstage
- Ergänzender Endanschlag für Rollen-/Röllchenbahnen
- Aus verschleißfestem Stahl, verzinkt und verschraubt
29 Arbeitstage
- C-Profil-Seitenführung für Rollen-/Röllchenbahnen
- Zur ein- oder beidseitigen Montage
- Erhältlich für Geraden oder verschiedene Kurvenradien
29 Arbeitstage
- 2 individuell höhenverstellbare Einsteckfüße
- Antrieb durch leichtes Gefälle von 2 bis 5 %
- Für Fördergüter mit allen Bodenvarianten geeignet
- Einhängbarer Endanschlag für Klein- und Leichtrollenbahnen
- Mit Auflaufblech
- Zur losen Auflage auf die Bahn
29 Arbeitstage
- Bremsblech aus Stahl
- Verzinkte Qualität
- Bahnbreite: 800 mm
29 Arbeitstage
So kaufen Sie die richtigen Leicht-Rollenbahnen für Ihre Intralogistik
Ebenso wie andere Rollenbahnen aus unserem Sortiment können auch die Leicht-Rollenbahnen zu vielseitig nutzbaren Fördersystemen in Lager, Versand oder Produktion zusammengestellt werden. Die für den stationären Einsatz konzipierten Transportbahnen bewegen Behälter, Kartonagen, Kleinwaren oder Verpackungsmaterial bis zu einem Gewicht von 40 kg auf stabilen Rollen. Damit wird ein kraftsparender und effizienter Materialfluss erreicht, der zum Beispiel Pack- oder Montageplätze sowie verschiedene Fertigungsbereiche miteinander verbindet.
Jede Leicht-Rollenbahn ist hierfür als Modul in verschiedenen Ausführungen und Abmessungen erhältlich und mit weiteren Modulen beliebig erweiterbar. Aus Elementen in gerader Form oder mit 45°- oder 90°-Kurve lassen sich auf diese Weise mithilfe von Verbindungselementen bedarfsgerechte Förderstrecken errichten und immer wieder anpassen.
Um das für den manuellen Antrieb nötige Gefälle von ca. 2 bis 5 % zu erreichen, sind die Stützgerüste der Leicht-Rollenbahnen in der Höhe verstellbar. Die Bahnen transportieren Waren, Ersatzteile oder Leerbehälter somit ohne Stromverbrauch. Langfristig helfen die Transportbahnen so auch dabei, Kosten einzusparen.
1. Bahnbreite und -länge für Leicht-Rollenbahnen bestimmen
Damit die Leicht-Rollenbahnen zu einem für Ihren Bedarf passenden Fördersystem aufgebaut werden können, sind die Bahnlänge und die Bahnbreite des jeweiligen Moduls entscheidend.
Bahnlänge
Bei Jungheinrich PROFISHOP sind die Bahnen mit einer maximalen Länge von 3 m verfügbar. Damit lässt sich bereits der Abstand zwischen z. B. zwei Packtischen ideal überbrücken. Für längere Transportwege lassen sich mehrere Leicht-Rollenbahnen mühelos miteinander verbinden oder durch ein Kurvenelement ergänzen. Achten Sie außerdem auf den nötigen Achsabstand für das jeweilige Fördergut, wenn Sie die Bahnlänge ermitteln.
Zu beachten ist jedoch, dass je weiter die Stützen der Leicht-Rollenbahn auseinanderstehen, desto geringer fällt auch die Tragfähigkeit zwischen den Stützen aus. Bei einer Bahn mit Stahlrollen verändert sich mit zunehmender Bahnlänge und Stützenabstand beispielsweise die Tragkraft wie folgt:
Stützenabstand | Tragfähigkeit zwischen den Stützen |
---|---|
1 m |
130 kg |
1,5 m |
120 kg |
2 m |
60 kg |
Bahnbreite
Die Bahnbreite richtet sich nach der Breite des Transportguts, das Sie auf der Leicht-Rollenbahn befördern wollen. Wir bieten Bahnmodule mit bis zu 800 mm Breite an. Beim Transport sollten die Artikel aus Sicherheitsgründen nicht über die Bahn hinausragen; ein kleiner Überstand ist jedoch tolerierbar. Im Gegensatz zur Bahnlänge lässt sich die Breite nicht durch Anbaumodule anpassen. Wählen Sie daher am besten die größtmögliche Breite, wenn die Leicht-Rollenbahn für verschiedene Fördergüter eingesetzt werden soll.
2. Module mit dem passenden Achsabstand wählen
Eine größtmögliche, gleichbleibende Antriebsgeschwindigkeit der Leicht-Rollenbahnen wird durch das richtige Gefälle und durch den Achsabstand der Förderrollen erreicht. Letzterer muss auf die Abmessungen und das Gewicht des Förderguts abgestimmt sein. Damit eine ausreichende Rotationsenergie erreicht werden kann, sollte das Fördergut zu jeder Zeit auf mindestens drei Rollen gleichzeitig aufliegen.
Dazu eignen sich vor allem Lagerbehälter und Stückgut mit ebenem und stabilem Boden, Längsstegen oder Ringleisten. Stückgut, das nicht diesen Anforderungen entspricht, kann nur in entsprechenden Behältern über die Leicht-Rollenbahnen transportiert werden. Bei Jungheinrich PROFISHOP kaufen Sie Bahnen mit einem Achsabstand von bis zu 100 mm.
3. Leicht-Rollenbahn mit dem geeigneten Rollenmaterial bestellen
Das Rollenmaterial bestimmt, mit welchem maximalen Fördergewicht jede Rolle belastet werden kann:
- Kunststoffrollen: Die Rollen bewältigen ein Fördergewicht von 25 kg pro Rolle.
- Stahlrollen: Diese Rollen sind belastbarer und können mit bis zu 40 kg Fördergewicht pro Rolle beladen werden.
Die angegebene Belastbarkeit gilt ebenso für Elemente mit 45°- oder 90°-Kurve. Unabhängig vom Material verfügen alle Rollen über einen Achsdurchmesser von 8 mm und einen Tragrollendurchmesser von 50 mm.
4. Zubehör für Leicht-Rollenbahnen
Die Leicht-Rollenbahnen aus unserem Sortiment ermöglichen es, eine auf Ihren Bedarf angepasste Förderstrecke zu errichten. Dafür finden Sie im Onlineshop verschiedene Zubehörteile:
- Bremsbleche: Die robusten Bleche stoppen Fördergut am Ende der Leicht-Rollenbahn sanft ab und verhindern so, dass es an den Endanschlag prallt oder mit zu hoher Geschwindigkeit auf eine Arbeitsstation trifft. Die Bleche sind in verschiedenen Längen verfügbar.
- Stützen: Die höhenverstellbaren Stützen können nachgerüstet werden und stabilisieren Bahnabschnitte zusätzlich. Je nach Bahnlänge wird so eine höhere Tragfähigkeit pro Stützenabstand erreicht.
- Endanschlag: Die Endanschläge verhindern, dass das Fördergut am Bahnende herunterfällt. Abklappbare Endanschläge dienen auch als Handgriffe und erleichtern das Verschieben von Bahnmodulen. Die einhängbaren Varianten sind zudem dazu geeignet, Bahnen bei Bedarf zu verkürzen.
- Seitenführung: Dieses Zubehör stellt sicher, dass Stückgüter nicht von der Leicht-Rollenbahn rutschen. Daher sind die höhenverstellbaren Führungsschienen nicht nur für gerade Streckenabschnitte, sondern auch für Kurvenelemente erhältlich. Alle Seitenführungen sind zudem bis 100 mm in der Höhe verstellbar.
