- Sekundäres Schutzsystem Snorkel Guard™
- Proportionale Einhandbedienung
- Extra enger innerer Wenderadius
10 Arbeitstage
- Hydraulisch ausfahrbare Abstützungen
- Teleskop-Auslegerkonstruktion für maximale Steifigkeit
- Proportionale Hydrauliksteuerung
10 Arbeitstage
- Überzeugende Fahreigenschaften in schwierigem Gelände
- Enorm manövrierfähig mit engstem Wendekreis
- Besonders robust, absolut zuverlässig und einfach zu bedienen
30 Arbeitstage
- Sekundäres Schutzsystem Snorkel Guard™
- Multifunktionale Proportionalsteuerung
- Pendelachse vorne (A46JRT)
25 Arbeitstage
- Max. Arbeitshöhe: 17.70 m
- Max. horizontale Reichweite: 9.30 m
- Max. übergreifende Höhe (bei ausgefahrener Anhebevorrichtung): 7.80 m
30 Arbeitstage

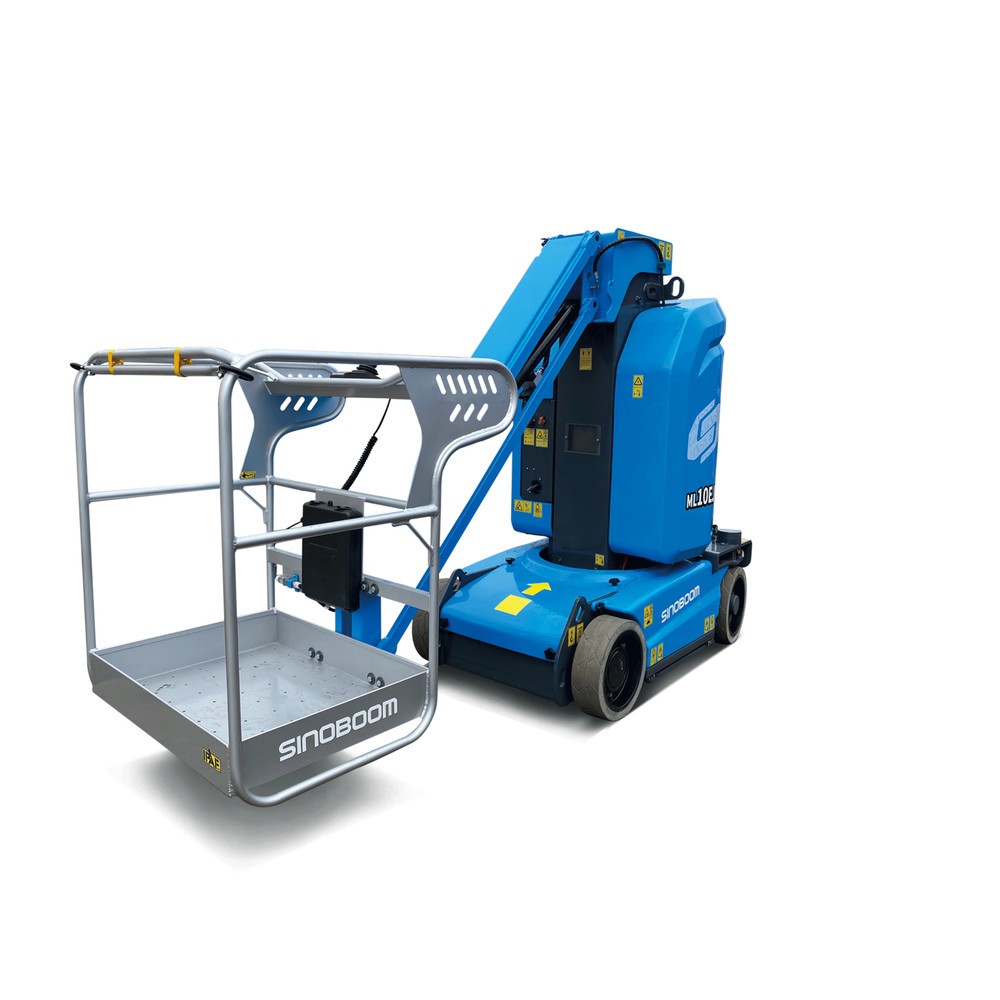

- Arbeitshöhe: 10.30 m
- Tragkraft: 200 kg
- Integrierter Ausleger
30 Arbeitstage
- Bis zu 45 % Steigfähigkeit
- Patentierte Antischlupfregelung gewährleistet starke Geländegängigkeit
- 3 Joysticks mit variabler Proportionalsteuerung
30 Arbeitstage
- Leistungsstarker 4-Rad-AC-Antrieb
- Bis zu 40 % Steigfähigkeit
- Vollzeit-Schwimmfunktion
30 Arbeitstage
- Für den Innen- und Außenbereich geeignet
- Fahren und Schwenken des Oberwagens gleichzeitig möglich
- Proportionale und simultane Bewegungen
120 Arbeitstage
- Äußerst robuste Anhängerarbeitsbühne für höchste Ansprüche
- Sehr einfach zu bedienen, von unten bis oben vollständig hydraulische Steuerung
- Rundum gut zugänglich und daher sehr wartungsfreundlich
70 Arbeitstage
So finden Sie die passende Gelenkarbeitsbühne für Ihren Bedarf
Zusammengefasst: Darauf sollten Sie beim Kauf einer Gelenkarbeitsbühne achten
- Höhe: In den technischen Angaben wird bei Gelenkarbeitsbühnen zwischen Plattformhöhe und Arbeitshöhe unterschieden. Die Arbeitshöhe liegt ca. 1,5 m über der Plattformhöhe.
- Reichweite: Da sich der Teleskoparm der Gelenkarbeitsbühne auch horizontal ausfahren lässt, sind damit je nach Modell und Ausfahrhöhe verschiedene Winkelstellungen und Reichweiten möglich.
- Tragfähigkeit: Der Personenkorb einer Gelenkarbeitsbühne darf nur bis zu einem Maximalgewicht bis 230 kg belastet werden. Manche Modelle lassen sich eingeschränkt sogar bis zu 454 kg belasten.
- Funktionen: Wir bieten Gelenkarbeitsbühnen mit u. a. proportionaler Hydrauliksteuerung, Fahr- und Neigungsalarm, einer Steigfähigkeit bis 45 %, optionalem Netzbetrieb oder integrierter Beleuchtung.
Unsere Gelenkarbeitsbühnen gehören zu den flexibelsten Arbeitsbühnen, da sie nicht nur vertikal ausgefahren, sondern auch horizontal ausgeschwenkt werden können. Auf diese Weise vereinen sie die Funktionen einer Teleskopmastbühne mit einem Gelenkarm und bieten eine deutlich höhere Reichweite.
Bei Jungheinrich PROFISHOP wählen Sie Ihre Gelenkarbeitsbühne aus einer Vielzahl an Modellvarianten.
1. Welche Vorteile bietet eine Gelenkarbeitsbühne?
| Vorteil | Details |
|---|---|
| Reichweite |
Der größte Vorteil einer Gelenkarbeitsbühne aus unserem Sortiment ist die Reichweite: Die Bühne verfügt über einen Teleskopausleger, der sich ausfahren lässt, und einen Gelenkarm, der die Plattform in verschiedene Positionen und Winkel bewegen kann. Vor allem im Außenbereich erreichen Sie schwer zugängliche Stellen so problemlos und bewegen die Gelenkarbeitsbühne auch über Hindernisse hinweg. |
| Anpassung auf Untergrund |
Eine Gelenkarbeitsbühne lässt sich auf verschiedenen Untergründen einsetzen: Wie alle Arbeitsbühnen aus unserem Sortiment sind auch die Gelenkarbeitsbühnen für den Betrieb auf ebenen Untergründen im Innenbereich vorgesehen. Viele Modelle können jedoch auch auf ebenen Böden im Außenbereich eingesetzt werden, z. B. auf gepflasterten Einfahrten oder auf Rasenflächen. Dazu verfügen einige Varianten über eine teleskopierbare Auslegerkonstruktion, um die Standfestigkeit auf leicht unebenen Untergründen zu verbessern. Ausführungen mit Antischlupfregelung gewährleisten sogar eine zuverlässige Geländegängigkeit und eine Steigfähigkeit bis 45 %. Durch einen geringen Bodendruck sind unsere Gelenkarbeitsbühnen auch für den Einsatz auf empfindlichen Böden geeignet. |
| Proportionalhydraulik |
Die Steuerung der Bühnen erfolgt mittels Proportionalhydraulik: Das ermöglicht ein besonders feinfühliges, präzises und sicheres Ansteuern der Arbeitsposition – selbst in verwinkelten Arbeitsbereichen. |
| Elektro-Antrieb für alle Funktionen |
Die Elektromotoren der Gelenkarbeitsbühne übernehmen sowohl den Fahr- als auch den Hubantrieb: Angetrieben werden die Motoren über eine leistungsstarke Batterie oder modellabhängig auch per Netzantrieb. Die Arbeitsplattform lässt sich bequem vom Korb aus steuern und verfahren. Bei Modellen mit Anhängerkupplung erfolgt das Verfahren über ein Zubringerfahrzeug. |
2. Gelenkarbeitsbühne mit der passenden Arbeitshöhe und Reichweite kaufen
Da sich der Teleskoparm der Gelenkarbeitsbühne nicht nur vertikal ausfahren lässt, sondern auch horizontal, sind damit verschiedene Winkelstellungen und Reichweiten möglich.
Wie bei anderen Arbeitsbühnen wird in den technischen Angaben auch bei Gelenkarbeitsbühnen zwischen Plattformhöhe und Arbeitshöhe unterschieden. Bei der Auswahl eines passenden Modells sollten Sie immer beide Werte berücksichtigen:
- Die Plattformhöhe beschreibt die maximale Höhe, bis zu der sich der Boden des Arbeitskorbs vertikal ausfahren lässt (Abstand vom Boden gemessen).
- Die Arbeitshöhe liegt ca. 1,5 m über der Plattformhöhe und gibt an, auf welcher Höhe Arbeiten bequem ausgeführt werden können, ohne dass sich die arbeitende Person strecken muss. Je nach eingesetztem Werkzeug oder Arbeitsgerät kann diese Höhe auch 2 m über der Plattformhöhe liegen.
Zusätzlich spielt die horizontale Ausdehnung der Gelenkarbeitsbühne eine wesentliche Rolle bei der Reichweite. Sie gibt an, wie weit der Gelenkarm in horizontaler Richtung maximal ausgefahren werden kann. Je höher die horizontale Ausdehnung ist, desto einfacher und flexibler arbeiten Sie mit der Bühne über Hindernisse hinweg.
3. Tragfähigkeit der Gelenkarbeitsbühne beachten
Aus Sicherheitsgründen darf der Personenkorb einer Gelenkarbeitsbühne nur bis zu einem bestimmten Maximalgewicht belastet werden. Achten Sie bei Ihrer Auswahl deshalb darauf, welcher Wert hierfür vom Hersteller angegeben ist. Die Gewichtsgrenze wird entweder als „Tragkraft“ oder als „zulässiges Gesamtgewicht“ aufgeführt.
Die Gelenkarbeitsbühnen in unserem Shop bieten eine Tragfähigkeit zwischen 200 kg und 230 kg. Manche Modelle lassen sich eingeschränkt sogar bis zu 454 kg belasten. Überschlagen Sie bei der Auswahl, welches Gewicht auf dem Personenkorb ungefähr lasten wird und lassen Sie dabei einen großzügigen Sicherheitsfaktor einfließen. Das gilt besonders dann, wenn Sie schweres Werkzeug oder Arbeitsmaterialien im Arbeitskorb mitnehmen wollen.
Bitte beachten Sie: Der Arbeitskorb einer Gelenkarbeitsbühne ist nur für die Nutzung und Steuerung durch eine bestimmte Personenanzahl ausgelegt, die modellabhängig angegeben ist und nicht überschritten werden darf – auch, wenn die Tragkraft für weitere Personen ausreichend wäre. Stellen Sie sicher, dass die bedienende Person eine entsprechende Sicherheits- und Bedienungsschulung für Gelenkarbeitsbühnen absolviert hat. Nur so ist die nötige Anwendungssicherheit gewährleistet.
4. Ausstattung und Funktionsumfang bestimmen
Je nach Modell kaufen Sie eine Gelenkarbeitsbühne bei Jungheinrich PROFISHOP mit unterschiedlichem Ausstattungsumfang. Wir bieten Gelenkarbeitsbühnen mit diesen Funktionen:
- Proportionale Hydrauliksteuerung: Die Funktion ermöglicht eine hochpräzise Positionierung des Korbs und ist optimal, wenn Hindernisse in der Höhe besonders eng umfahren werden müssen.
- Integrierte Beleuchtung: Die Gelenkarbeitsbühne kann hiermit sicher im Straßen- und Nachtbetrieb eingesetzt werden.
- Netzbetrieb: Mit dieser Funktion kann die Bühne mit einem Netzbetrieb nachgerüstet werden, über den sich das Gerät mit Wechselstrom aus dem Stromnetz (230 V) einsetzen lässt.
- Fahr- und Neigungsalarm: Ein akustisches Signal ertönt während des Fahrbetriebs und wenn die Plattform den maximal zulässigen Neigungsbereich überschreitet.
- Steigfähigkeit: Unsere Gelenkarbeitsbühnen mit Antischlupfregelung und einer Steigfähigkeit bis 45 % sind besonders geländetauglich. Die Funktionen ermöglichen eine optimale Anpassung an unebene Untergründe und erweitern den Einsatzbereich der Gelenkarbeitsbühne erheblich.
5. FAQ zur Gelenkarbeitsbühne
Eine Gelenkarbeitsbühne gehört zu den flexibelsten Arbeitsbühnen, da sie nicht nur vertikal ausgefahren, sondern auch horizontal ausgeschwenkt werden können. Auf diese Weise vereinen sie die Funktionen einer Teleskopmastbühne mit einem Gelenkarm und bieten eine deutlich höhere Reichweite.
Welche Arbeitshöhe eine Gelenkarbeitsbühne bietet, hängt davon ab, wie hoch der Gelenkarm ausgefahren werden kann. Je nach Modell kann diese zwischen 10 und 23 m liegen.
Wichtig für den Arbeitseinsatz ist außerdem, wie weit der Gelenkarm horizontal ausschwenkt. Das kann je nach Einsatzumgebung sogar wichtiger sein, etwa wenn über Hindernisse hinweg gearbeitet werden muss.
Gelenkarbeitsbühnen sind in verschiedenen Arbeitsbereichen vorteilhaft einzusetzen:
- bei der Arbeit über Hindernisse hinweg, z. B. Bäume, Zäune oder Gebäude
- an engen oder verwinkelten Einsatzorten
- mit entsprechender Ausstattung auf unebenem Gelände
Scherenarbeitsbühnen fahren ausschließlich vertikal nach oben und bieten keine horizontale Reichweite. Gelenkarbeitsbühnen hingegen verfügen über mehrere Gelenke und einen drehbaren Auslegerarm, wodurch sie eine flexible Bewegung in alle Richtungen ermöglichen und auch eine seitliche Reichweite bieten – diese ist abhängig von der Höhe sowie dem im Korb zugeladenen Gesamtgewicht.
Hierdurch erreichen sie jedoch nicht dieselbe Tragfähigkeit wie Scherenarbeitsbühnen: Während diese Lasten von mehreren hundert Kilogramm bewegen, darf eine Gelenkarbeitsbühne mit maximal 230 kg (je nach Modell) belastet werden.
